Panasonic TZ Wandgerät Ultrakompakt
Monosplit Klimaanlage
Das Panasonic TZ Wandgerät Ultrakompakt ist die ideale Lösung für alle, die leistungsstarke Klimatisierung auf kleinem Raum wünschen. Dieses superkompakte Gerät überzeugt durch seine durchdachte Konstruktion, die eine schnelle und einfache Installation sowie Wartung ermöglicht.
Platzsparendes Design
Mit einer Breite von nur 779 mm ist das TZ Wandgerät besonders platzsparend und kann problemlos selbst in engen Räumen, wie beispielsweise direkt über einer Tür, montiert werden. Diese kompakte Bauweise bietet maximale Flexibilität bei der Installation, ohne auf Komfort verzichten zu müssen.
Einfache Installation
Die intelligente Gehäusekonstruktion des TZ Wandgeräts erleichtert Installationsprozesse erheblich. Ein stabileres Gehäuse und eine integrierte Stützstrebe bieten Installateuren mehr Arbeitsfreiraum und ermöglichen einen schnellen Zugang zu wichtigen Komponenten wie dem Kondensatschlauch und der Kabeldurchführung. So wird eine sichere und effiziente Installation gewährleistet.
Optimierte Wartung
Die Wartung des TZ Wandgeräts ist genauso unkompliziert wie die Installation. Das leicht abnehmbare Frontgitter sorgt für einen einfachen Zugang zum Innenraum des Geräts, während alle Elektronikkomponenten und Anschlüsse auf einer Seite angeordnet sind, um Wartungsarbeiten zu beschleunigen und zu vereinfachen.
Sprachsteuerung für maximalen Komfort
Mit der „Comfort Cloud“-App und der Unterstützung von Sprachassistenten können Sie Ihr Panasonic TZ Wandgerät bequem per Sprache steuern. Dies bietet Ihnen die Freiheit, alle Funktionen Ihres Klimageräts einfach und komfortabel zu bedienen, ohne einen Finger zu rühren.
Aerowings für optimale Luftführung
Dank der Aerowings-Technologie bietet das TZ Wandgerät eine präzise und komfortable Luftverteilung. Zwei speziell angeordnete Luftauslasslamellen lenken den Luftstrom im Kühlbetrieb sanft zur Decke, wodurch eine gleichmäßige und angenehme Verteilung der kühlen Luft im Raum entsteht. Dies verhindert unangenehme Zugluft und sorgt für ein angenehmes Raumklima.
Erleben Sie mit dem Panasonic TZ Wandgerät Ultrakompakt eine Kombination aus platzsparendem Design, einfacher Handhabung und maximalem Komfort – perfekt für jede Raumgröße.
Kurzübersicht:
- Superkompaktes, elegantes Design mit nur 779 mm Breite
- Einfache Installation und Wartung
- Integriertes WLAN für Internet-Steuerung und Sprachsteuerung

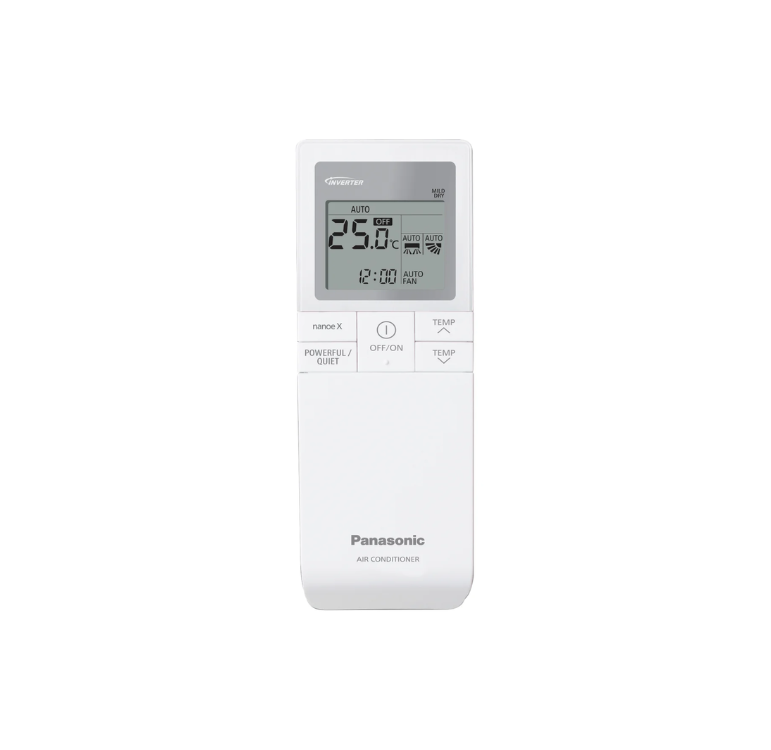

- Infrarot-Fernbedienung „Sky Controller“
- Feinstaubfilter (PM2,5) für gesunde, saubere Raumluft
- Flüsterleise! 20 dB(A) (TZ20, TZ25, TZ35)
- Aerowings: Optimierte Luftführung
- Verbesserte Energieeffizienz
Wichtiger Hinweis: Die Installation bzw. Inbetriebnahme von Klimageräten darf nur durch ein nach EU-Verordnung 573/2024 zertifiziertes Unternehmen erfolgen. Mit Abschluss des Kaufvertrages bestätigen Sie die fachgerechte Installation durch entsprechend zertifiziertes Fachpersonal.

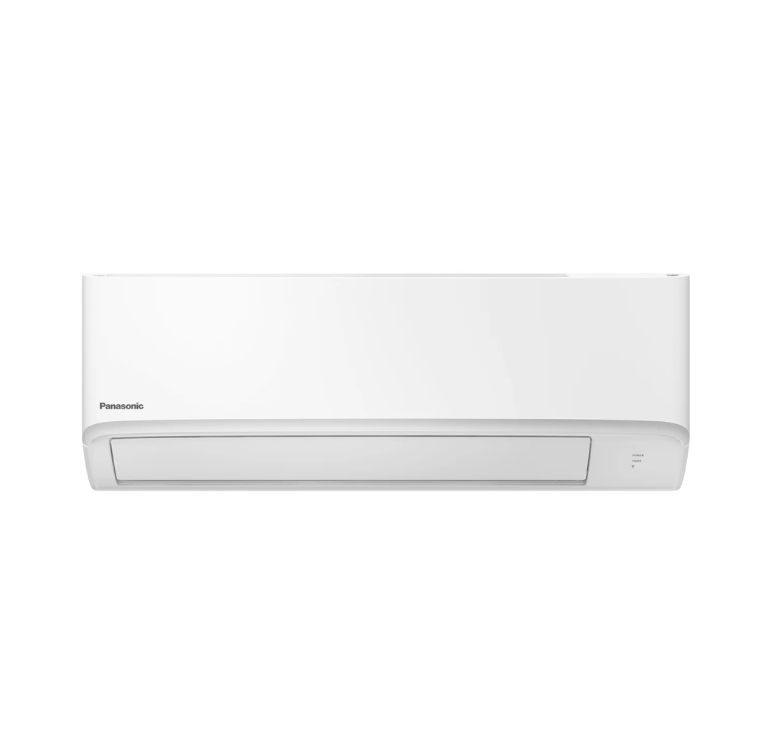

INNENGERÄT CS-TZ60ZKEW
LEISTUNGSDATEN
Kühlleistung, Nenn: 6,00 kW
Kühlleistung, min.: 0,98 kW
Kühlleistung, max.: 6,60 kW
Heizleistung, Nenn: 7,00 kW
Heizleistung, min.: 0,98 kW
Heizleistung, max.: 8,20 kW
PRODUKTINFORMATION
Gewicht netto: 12 kg
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Anzahl Adern Innengerät - Außengerät, min.: 4x
Kabelquerschnitt Innengerät - Außengerät-Leitung, min.: 1,50 mm²
Schutzklasse: IP X0
KÄLTEKREISLAUF
Kältemittel Typ: R32
VENTILATOR
Luftvolumenstrom Kühlen: 1104 m³/h
Luftvolumenstrom Heizen: 1164 m³/h
SCHALLANGABEN
Schalldruckpegel Kühlen, Flüster: 34 dB(A)
Schalldruckpegel Kühlen, Niedrig: 37 dB(A)
Schalldruckpegel Kühlen, Hoch: 44 dB(A)
Schalldruckpegel Heizen, Flüster: 34 dB(A)
Schalldruckpegel Heizen, Niedrig: 37 dB(A)
Schalldruckpegel Heizen, Hoch: 45 dB(A)
Schallleistungspegel Kühlen: 60 dB(A)
Schallleistungspegel Heizen: 61 dB(A)
ABMESSUNGEN
Höhe Korpus mit Teilen: 295 mm
Breite Korpus mit Teilen: 1040 mm
Tiefe Korpus mit Teilen: 244 mm
ANSCHLÜSSE
Durchmesser Kondensatleitung ID: 16 mm
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 12 mm
Durchmesser Sauggasleitung Zoll: 1/2"

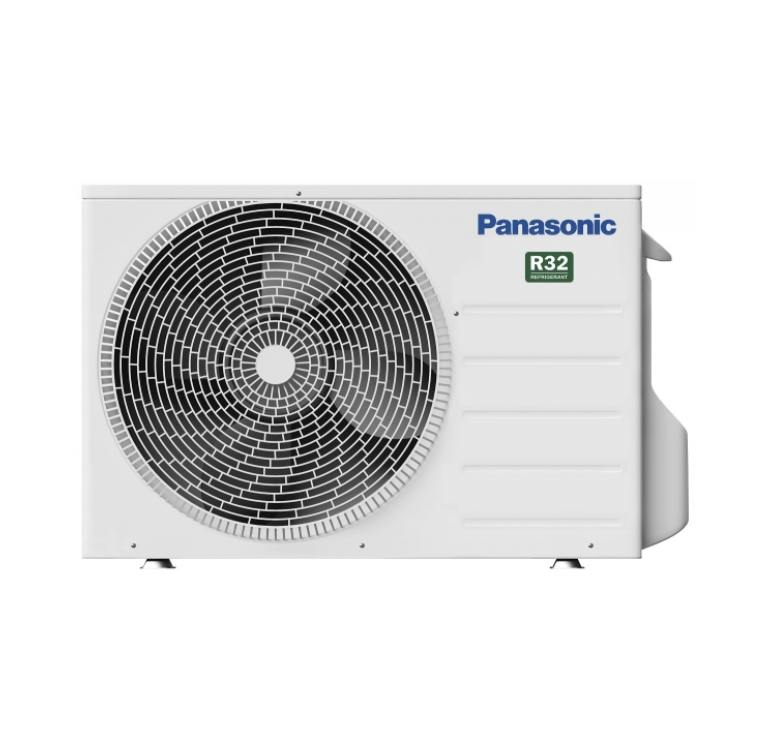

AUßENGERÄT CU-TZ60ZKE
LEISTUNGSDATEN
Kühlleistung, Nenn: 6,0 kW
Anschlussleistung Innengerät, min. 1: 6,0 kW
Anschlussleistung Innengerät, max. 1: 6,0 kW
Anschließbare Innengeräte Anzahl, min.: 1 Stk
Anschließbare Innengeräte Anzahl, max.: 1 Stk
Nominale Effizienz EER, Kühlen: 3,24
Nominale Effizienz COP, Heizen: 4,90
PRODUKTINFORMATION
Gewicht netto: 35 kg
ANGABEN GEMÄSS ÖKODESIGN-RICHTLINIEN
Anschließbare Innengerät-Kombination, Anzahl: 1x
Energieeffizienzklasse Kühlen: A++
Energieeffizienzklasse Heizen: A+
Saisonale Effizienz SEER, Kühlen: 6,80
Saisonale Effizienz SCOP, Heizen: 4,30
Energiebedarf Kühlen, jährlich: 309 kWh/a
Energiebedarf Heizen, jährlich: 1433 kWh/a
EINSATZBEREICH
Einsatzgrenze Temperatur TK, Kühlen, min.: -15 °C
Einsatzgrenze Temperatur TK, Kühlen, max.: 46 °C
Einsatzgrenze Temperatur TK, Heizen, min.: -15 °C
Einsatzgrenze Temperatur TK, Heizen, max.: 24 °C
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Absicherung, min.: 16 A
Absicherung, Charakteristik: träge
Anzahl Adern Strom, min.: 3x
Kabelquerschnitt Stromleitung, min.: 1,50 mm²
Anzahl Adern Innengerät - AG, min.: 4x
Kabelquerschnitt Innengerät - Außengerät-Leitung, min.: 1,50 mm²
Schutzklasse: IP X4
EINSATZBEREICH LEITUNGEN
Kältemittelleitungslänge gesamt, min - max.: 3 - 30 m
Höhendifferenz Außengerät höher Innengerät, max.: 15 m
Höhendifferenz Außengerät tiefer Innengerät, max.: 15 m
KÄLTEKREISLAUF
Kältemittel Typ: R32
Kältemittel-Vorfüllmenge: 0,82 kg
Kältemittel-Vorfüllmenge f. Leitungslänge: 10 m
Kältemittel-Nachfüllmenge pro m Flüssigkeitsleitung, D6: 10 g/m
Anzahl Verdichter: 1 Stk
VENTILATOR
Anzahl Ventilatoren: 1 Stk
Luftvolumenstrom Kühlen, max.: 2064 m³/h
Luftvolumenstrom Heizen, max.: 2136 m³/h
SCHALLANGABEN
Schalldruckpegel Kühlen: 49 dB(A)
Schalldruckpegel Heizen: 51 dB(A)
Schallleistungspegel Kühlen: 64 dB(A)
Schallleistungspegel Heizen: 66 dB(A)
ABMESSUNGEN
Höhe Korpus mit Teilen: 619 mm
Breite Korpus mit Teilen: 824 mm
Tiefe Korpus mit Teilen: 299 mm
ANSCHLÜSSE
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 12mm
Durchmesser Sauggasleitung Zoll: 1/2"

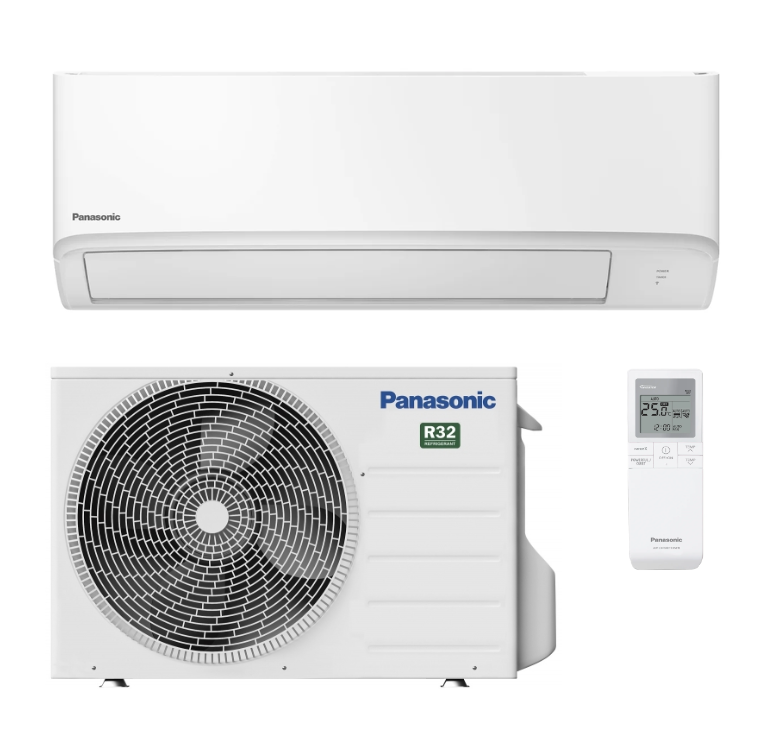

1 x Inneneinheit
1 x Außeneinheit
1 x Infrarot Fernbedienung
1 x Kältemittel R32 (vorgefüllte Kältemittelmenge bis 10m)
1 x Bedienungsanleitung (deutsch)
Was benötige ich alles für die Installation einer Split-Klimaanlage
1. Klimaanlagen Set (Innen- und Außengerät inkl. Fernbedienung)
2. Kältemittelleitung (Verbindung vom Innen- zum Außengerät)
3. Kondensatschlauch (evtl. mit Kondensatpumpe)
4. Installationskabel 5x1,5 mm² zur als Steuerleitung zwischen Innen- und Außengerät
5. Wandkonsole oder Bodenhalter für das Außengerät
Welche Kältemittelleitung benötige ich ?
Die benötigte Kältemittelleitung ist abhängig von der Leistung der Klimaanlage und unterscheidet sich im Durchmesser. Es werden folgende Größen unterschieden.
- Kupferrohrleitung 6/10 mm bis 3,5 kW Leistung
- Kupferrohrleitung 6/12 mm bis 5,0 kW Leistung
- Kupferrohrleitung 6/16 mm bis 8,0kW Leistung
Welche Kälteleistung benötige ich ?
Quadratmeter x 60 = Leistung der Anlage in Watt
Diese wird bei privat genutzen Räumen (ausschließlich Wintergärten) benutzt.
Dabei handelt es sich nur um eine Faustformel, ohne Gewährleistung. Für eine detaillierte Kühllastberechnung kontaktieren Sie uns bitte.
