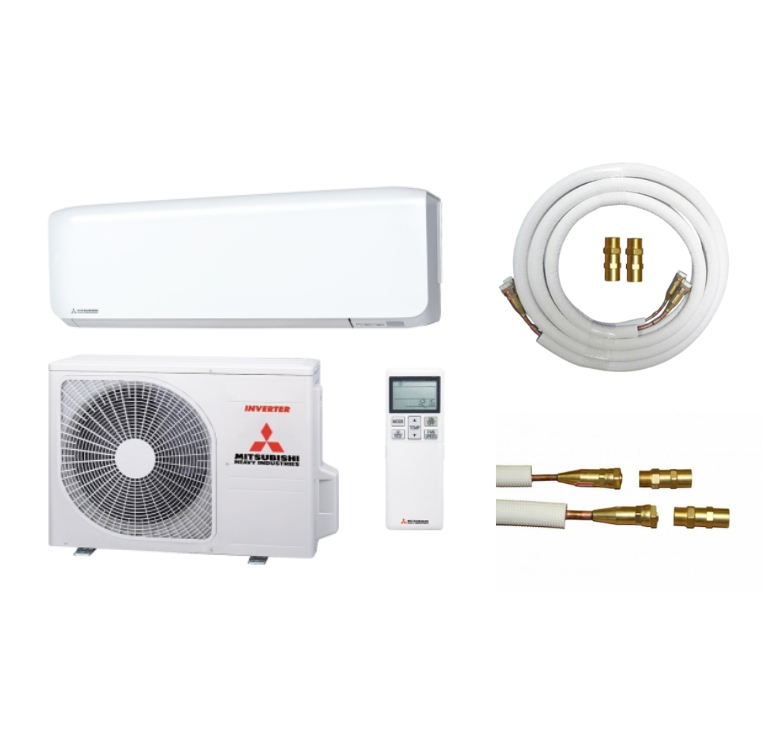

Mitsubishi Heavy Industries mit SRK ZS-WF Wandgerät
Monosplit Klimaanlage: Set inkl. Quick Connect
- Modernes Design
- Integrierter WLAN-Adapter (Modell WF-RAC)
- Besonders leiser Betrieb bis zu 19 dB(A)
- 3 verschiedene Farbvarianten zur Auswahl: Hochglanz-Weiß (SRK-ZS-W), Titan (SRK-ZS-WT), Hochglanz-Weiß/Schwarz (SRK-ZS-WB)
- Individuell einstellbare Pendellamellen
- Wochentimer-Funktion mit Infrarotfernbedienung programmierbar
- BioClean-Filter und auswaschbarer Geruchsfilter zur Reinigung der Raumluft
Monosplit-Klimaanlagen
Die Monosplit-Klimageräte der S-Serie von Mitsubishi Heavy Industries sind kompakte Luft-Luft-Wärmepumpen, die Einzelräume wie private Schlafzimmer oder kleine Ladengeschäfte kühlen und heizen. „Monosplit“ bedeutet, dass jeweils ein Innen- mit einem Außengerät zusammenarbeitet. Das Ergebnis: Ein Raumklima zum Wohlfühlen, das ganze Jahr über.
Deine Vorteile
Die S-Serie von Mitsubishi Heavy Industries
- Hervorragende Energieeffizienz bis zur Klasse A+++
- Verschiedene Innengeräte für jeden Geschmack
- Hocheffiziente Inverter-Technologie regelt das Klima stufenlos
- Filtersysteme sorgen für saubere, gesunde Luft.
- Wahl zwischen den Kältemitteln R410A und R32
Einfach Energie und Geld sparen
Klimaanlagen sind teure Stromfresser? Falsch! Die Klimasysteme der S-Serie von Mitsubishi Heavy Industries sind besonders energiesparend, unter anderem dank der Inverter-Technologie der Außengeräte. Im Gegensatz zu herkömmlichen Klimageräten, die abwechselnd entweder mit voller Leistung kühlen bzw. heizen oder ausgeschaltet sind, wird bei den Inverter-Geräten die Drehzahl des Verdichters stufenlos geregelt. Die Raumtemperatur bleibt konstant – die Geräte verbrauchen weniger Energie und sind deutlich leiser.
So erreichen die Geräte je nach Modell die sparsamsten Energieeffizienzklassen bis A+++ nach Ökodesign-Richtlinie der europäischen Union.
Auch dein Portemonnaie wird sich freuen: Im Vergleich zu Öl oder Gas kannst du mit einer Luft-Luft-Wärmepumpe (nichts anderes ist eine Klimaanlage) die Heizkosten um bis zu 40 Prozent senken. Nutzt du bisher eine Nachtspeicherheizung, steigen die Einsparungen noch deutlicher an.
Gesunde Luft in deinen vier Wänden
Fachkundig installierte Klimasysteme verbessern spürbar das Raumklima und steigern dein Wohlbefinden. Denn immer mehr Menschen reagieren allergisch auf Keime und Schadstoffe in der Atemluft. Reine Raumluft schützt deine Gesundheit und macht das Raumklima angenehmer und verträglicher. In gut klimatisierten Räumen atmet man weniger Kohlenmonoxid, Kohlendioxid, Bakterien und flüchtige organische Substanzen ein. Spezielle Staub-, Geruchs-, Allergen- und Enzymfilter der Klimageräte von Mitsubishi Heavy Industries filtern die Raumluft und schützen so Allergiker und empfindliche Menschen wirksam vor Reizstoffen. Sie reduzieren die Verteilung von Staub, Bakterien, Pollen und anderen allergiefördernden Luftpartikeln erheblich und wirken gegen eine Vielzahl von Bakterien und Viren – darunter auch SARS-CoV-2, den Erreger von Covid-19.
Wie genau funktioniert das? Der BioClean Enzymfilter zerstört die Zellwände der in der Raumluft befindlichen Bakterien, Pilzsporen und Allergene und baut diese biologisch ab. Die Qualität der Luftfilterung ist abhängig vom jeweiligen Mitsubishi Heavy Industries Innengerätemodell.
Wichtiger Hinweis: Die Installation bzw. Inbetriebnahme von Klimageräten darf nur durch ein nach EU-Verordnung 573/2024 zertifiziertes Unternehmen erfolgen. Mit Abschluss des Kaufvertrages bestätigen Sie die fachgerechte Installation durch entsprechend zertifiziertes Fachpersonal.
Inklusive Quick Connect

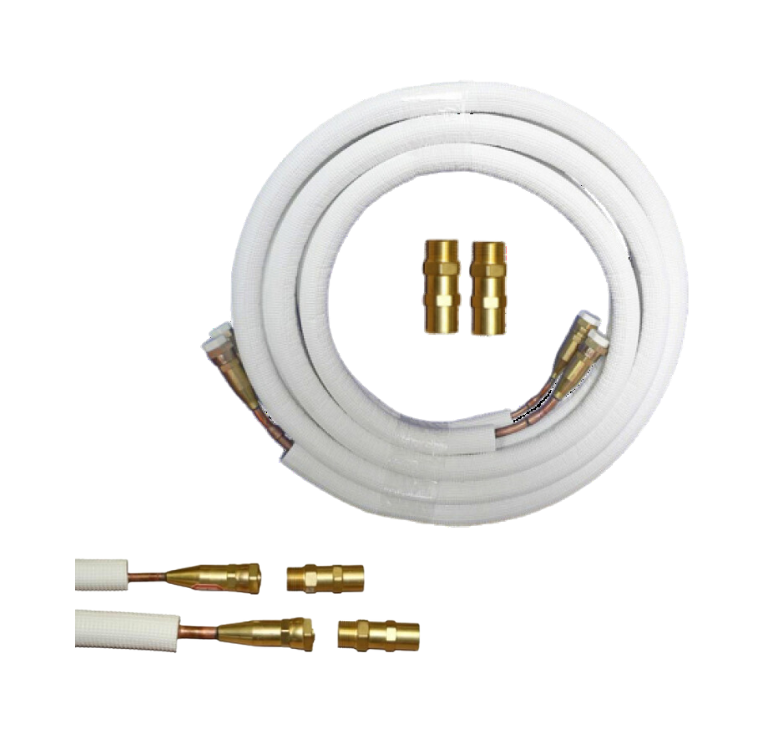

Tubolit DuoSplit - Die vorisolierten Kupferrohre für einen einfachen und dauerhaften Anschluss von Klimaanlagen
- Komplett Quick Connect-Montage-Set 6/10 mm für 1 Innengerät
- Für Kühlleistungen bis 3,5 kW
- Dieser Artikel ist nur im Zusammenhang mit einer Klimaanlage bestellbar.
Tubolit DuoSplit ist eine zuverlässige, vorisolierte Systemlösung zur Verbindung der im Gebäude und außerhalb des Gebäudes befindlichen Anlagenteile von Split- und Multi-Split-Klimaanlagen. Das System besteht aus Kupferrohren, Dämmmaterial, einer UV-beständigen Folie und passend fachgerecht angefertigten Bördeln.
Materialtyp:
Dämmung:Schaumstoff auf Polyethylen-Basis. Rohre: nahtlos gezogene, weichgeglühte Kältekupferrohre gemäß EN-12735-1
Farbe:
weiß
Anwendung:
Split-und Multisplit-Klimaanlagen
Besonderheiten:
Robuste Lösung, beständig gegen mechanische Beanspruchung und UV-Strahlung. Geeignet für Kühlgase R410A und R407C, sowie R32.

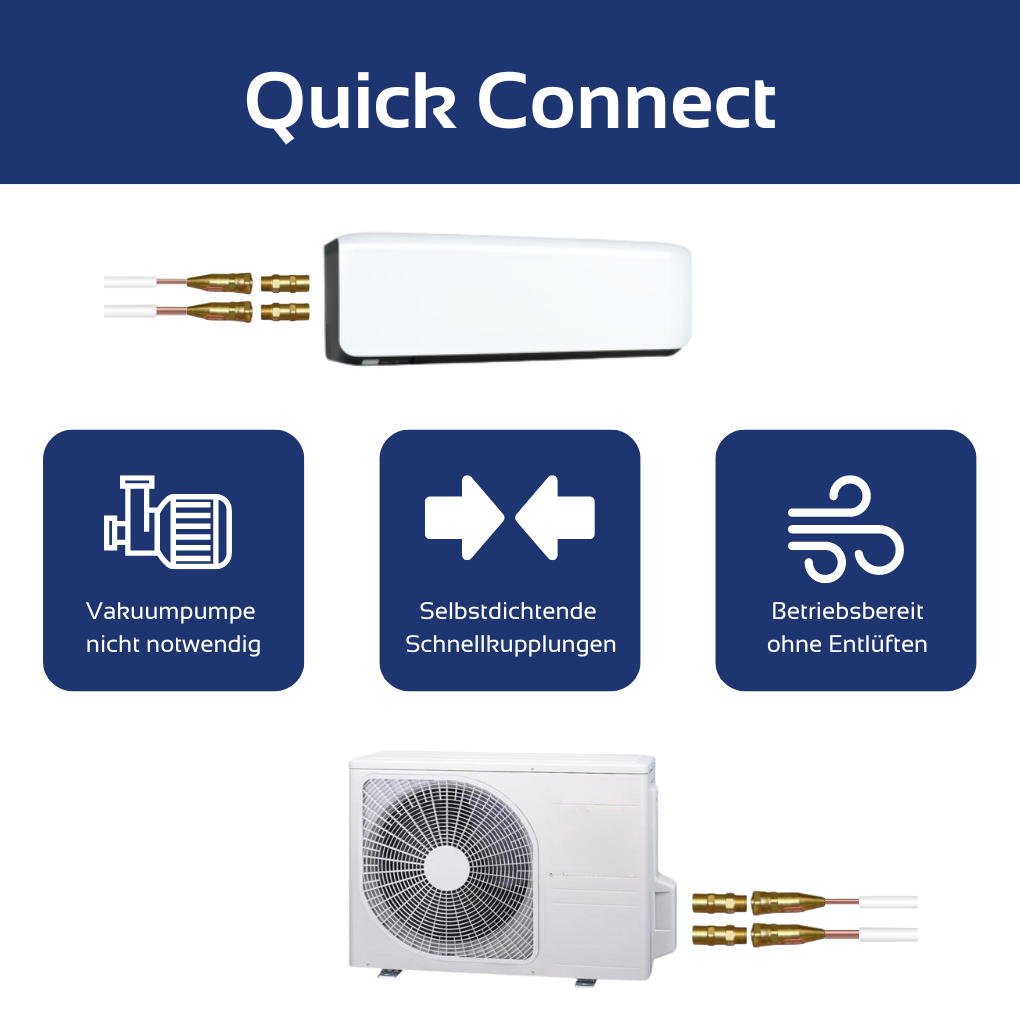

Was ist Quick Connect ?
Quick Connect ermöglicht die einfache und schnelle Montage und Inbetriebnahme von Split-und Multisplitklimaanlagen.
Wie funktioniert Quick Connect ?
Innen- und Außeneinheit, sowie die Rohrleitungen sind mit passenden Adaptern versehen, die bei der Montage miteinander verbunden werden. Innengerät und Rohrleitung sind dabei evakuiert d.h. sie werden im Unterdruck geliefert. Das Außengerät ist mit der richtigen Menge Kältemittel befüllt. Bei der Inbetriebnahme werden Serviceventile am Außengerät geöffnet und das Rohrsystem automatisch mit Kältemittel befüllt.
Was ist bei Quick Connect zu beachten ?
Diesen Artikel können Sie nur in Verbindung mit einer Split oder Multisplitanlage kaufen.
Beachten Sie, dass die Länge der Rohleitung auch tatsächlich der von Ihnen benötigten Länge entspricht. Ein Kürzen oder Verlängern der Rohrleitung ist im Nachhinein nicht möglich, da sonst der Kältekreislauf wieder geöffnet wird.
Messen Sie dazu den genauen Abstand zwischen Montageort der Innen-und Außeneinheit. Dabei ist es sinnvoll die Länge der Rohleitung etwas länger zu wählen und eventuelle Restlängen später hinter dem Außengerät zu verdecken.
Brauche ich einen Techniker für die Inbetriebnahme ?
Mit unserem Quick Connect System kann Ihre Klimaanlage in Eigenleistung montiert werden. Die Klimaanlage, sowie die Rohrleitungen werden einsatzbereit ausgeliefert.
Bitte beachten / Wichtiger Hinweis: Die Installation bzw. Inbetriebnahme von Klimageräten darf nur durch ein nach EU-Verordnung 573/2024 zertifiziertes Unternehmen erfolgen. Mit Abschluss des Kaufvertrages bestätigen Sie die fachgerechte Installation durch entsprechend zertifiziertes Fachpersonal.
Tubolit Duosplit Kupferrohrleitung
- Tubolit Duosplit Kupferrohrleitung; isoliert; 851971
- flexibles Montagesystem, bestehend aus zwei Kupferrohren, einem geschlossenzelligen Dämmstoff aus Qualitätspolythylen und einer UV-beständigen weißen Schutzfolie, eigens fachmännisch angerfertige Bördelung mit Überwurfmutter zum Verschrauben.
- Vorisolierte Rohre aus Kupfer gemäß EN 12735
Schnellkupplungssystem
- 4 Kupplungshälften werden jeweils an den Rohrleitungen von uns angelötet (Rohrleitung, Inneneinheit, Außeneinheit werden im Unterdruck geliefert)
- einfache Verschraubung der Schnellkupplungen bei der Montag
INNENGERÄT SRK25ZS-WF
LEISTUNGSDATEN
Kühlleistung, Nenn: 2,50 kW
Kühlleistung, min.: 1 kW
Kühlleistung, max.: 3 kW
Heizleistung, Nenn: 3,20 kW
Heizleistung, min.: 0,90 kW
Heizleistung, max.: 4,40 kW
PRODUKTINFORMATION
Gewicht netto: 9,50 kg
Filtertyp: Allergen-Filter; Long-Life-Filter; Photokatalyse-Filter
Produktfarbe: Hochglanz-Weiß/Weiß; Hochglanz-Weiß/Schwarz oder Titan
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Anzahl Adern IG - AG, min.: 4x
Kabelquerschnitt IG - AG-Leitung, min.: 1,50 mm²
Schutzklasse: IP X0
KÄLTEKREISLAUF
Kältemittel Typ: R32
VENTILATOR
Anzahl Ventilatorstufen: 4 Stk
Luftvolumenstrom Kühlen, 1. Stufe: 300 m³/h
Luftvolumenstrom Kühlen, 2. Stufe: 354 m³/h
Luftvolumenstrom Kühlen, 3. Stufe: 480 m³/h
Luftvolumenstrom Kühlen, 4. Stufe: 594 m³/h
Luftvolumenstrom Heizen, 1. Stufe: 354 m³/h
Luftvolumenstrom Heizen, 2. Stufe: 402 m³/h
Luftvolumenstrom Heizen, 3. Stufe: 522 m³/h
Luftvolumenstrom Heizen, 4. Stufe: 678 m³/h
Kaltluftstrom Wurfweite: 8 m
SCHALLANGABEN
Schalldruckpegel Kühlen, 1. Stufe: 19 dB(A)
Schalldruckpegel Kühlen, 2. Stufe: 23 dB(A)
Schalldruckpegel Kühlen, 3. Stufe: 28 dB(A)
Schalldruckpegel Kühlen, 4. Stufe: 35 dB(A)
Schalldruckpegel Heizen, 1. Stufe: 19 dB(A)
Schalldruckpegel Heizen, 2. Stufe: 24 dB(A)
Schalldruckpegel Heizen, 3. Stufe: 30 dB(A)
Schalldruckpegel Heizen, 4. Stufe: 39 dB(A)
Schallleistungspegel Kühlen, 4. Stufe: 52 dB(A)
Schallleistungspegel Heizen, 4. Stufe: 55 dB(A)
ABMESSUNGEN
Höhe Korpus mit Teilen: 290 mm
Breite Korpus mit Teilen: 870 mm
Tiefe Korpus mit Teilen: 230 mm
ANSCHLÜSSE
Durchmesser Kondensatleitung ID: 16 mm
Anschlusstyp Flüssigkeitsleitung: Quick Connect Adapter
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Quick Connect Adapter
Durchmesser Sauggasleitung: 10 mm
Durchmesser Sauggasleitung Zoll: 3/8"

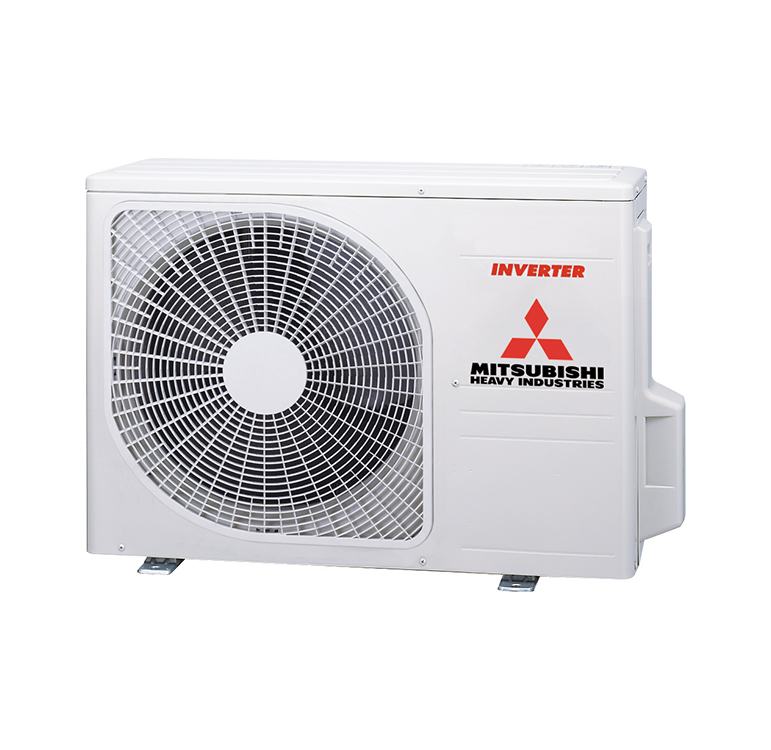

AUßENGERÄT SRC 25 ZS-W2
LEISTUNGSDATEN
Kühlleistung, Nenn: 2,50 kW
Kühlleistung, min.: 0,90 kW
Kühlleistung, max.: 3,10 kW
Heizleistung, Nenn: 3,20 kW
Heizleistung, min.: 0,90 kW
Heizleistung, max.: 4,50 kW
Heizleistung, bei -15 °C: 1,90 kW
Anschlussleistung IGe, min. 1: 2,50 kW
Anschlussleistung IGe, max. 1: 2,50 kW
Anschließbare IGe Anzahl, min.: 1 Stk
Anschließbare IGe Anzahl, max.: 1 Stk
Nominale Effizienz EER, Kühlen: 4,03
Nominale Effizienz COP, Heizen: 4,32
PRODUKTINFORMATION
Gewicht netto: 31 kg
ANGABEN GEMÄSS ÖKODESIGN-RICHTLINIEN
Anschließbare IG-Kombination, Anzahl: 1x
Anschließbare IG-Kombination Typ: SRK25ZS-W
Energieeffizienzklasse Kühlen: A+++
Energieeffizienzklasse Heizen: A++
Saisonale Effizienz SEER, Kühlen: 8,50
Saisonale Effizienz SCOP, Heizen: 4,70
Saisonale Effizienz Pdesignc, Kühlen: 2,50 kW
Saisonale Effizienz Pdesignh, Heizen: 2,70 kW
Energiebedarf Kühlen, jährlich: 103 kWh/a
Energiebedarf Heizen, jährlich: 804 kWh/a
EINSATZBEREICH
Einsatzgrenze Temperatur TK, Kühlen, min.: -15 °C
Einsatzgrenze Temperatur TK, Kühlen, max.: 46 °C
Einsatzgrenze Temperatur TK, Heizen, min.: -15 °C
Einsatzgrenze Temperatur TK, Heizen, max.: 24 °C
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Betriebsstrom, Nenn, Kühlen: 3,10 A
Betriebsstrom, Nenn, Heizen: 3,60 A
Anlaufstrom: 3,60 A
Betriebsstrom, max.: 9 A
Leistungsaufnahme Kühlen, Nenn: 0,62 kW
Leistungsaufnahme Kühlen, min.: 0,19 kW
Leistungsaufnahme Kühlen, max.: 0,90 kW
Leistungsaufnahme Heizen, Nenn: 0,74 kW
Leistungsaufnahme Heizen, min.: 0,20 kW
Leistungsaufnahme Heizen, max.: 1,42 kW
Absicherung, min.: 16 A
Absicherung, Charakteristik: träge
Anzahl Adern Strom, min.: 3x
Kabelquerschnitt Stromleitung, min.: 1,50 mm²
Anzahl Adern IG - AG, min.: 4x
Kabelquerschnitt IG - AG-Leitung, min.: 1,50 mm²
Schutzklasse: IP X4
EINSATZBEREICH LEITUNGEN
Kältemittelleitungslänge gesamt, max.: 20 m
Höhendifferenz AG höher IG, max.: 10 m
Höhendifferenz AG tiefer IG, max.: 10 m
KÄLTEKREISLAUF
Kältemittel Typ: R32
Kältemittel-Vorfüllmenge: 0,62 kg
Kältemittel-Vorfüllmenge f. Leitungslänge: 15 m
Kältemittel-Nachfüllmenge pro m Flüssigkeitsleitung, D6: 0,02 kg/m
Anzahl Verdichter: 1 Stk
Kältemaschinenöl Typ: M-MB75
Kältemaschinenöl Menge: 0,30 l
VENTILATOR
Anzahl Ventilatoren: 1 Stk
Luftvolumenstrom Kühlen, max.: 1644 m³/h
Luftvolumenstrom Heizen, max.: 1416 m³/h
SCHALLANGABEN
Schalldruckpegel Kühlen: 46 dB(A)
Schalldruckpegel Heizen: 46 dB(A)
Schalldruckpegel Kühlen, Silent: 42 dB(A)
Schalldruckpegel Heizen, Silent: 43 dB(A)
Schallleistungspegel Kühlen: 56 dB(A)
Schallleistungspegel Heizen: 58 dB(A)
ABMESSUNGEN
Höhe Korpus mit Teilen: 540 mm
Breite Korpus mit Teilen: 842 mm
Tiefe Korpus mit Teilen: 290 mm
ANSCHLÜSSE
Anschlusstyp Flüssigkeitsleitung: Quick Connect Adapter
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Quick Connect Adapter
Durchmesser Sauggasleitung: 10 mm
Durchmesser Sauggasleitung Zoll: 3/8"
1 x Inneneinheit
1 x Außeneinheit
1 x Fernbedienung
1 x Kältemittel R32 (vorgefüllte Kältemittelmenge bis 15m)
1 x Bedienungsanleitung (deutsch)
Entsprechend Ihrer Längenangabe:
- Tubolit Duosplit Kupferrohrleitung 6/10 isoliert inkl. Quick Connect
- Klima-Kondensatschlauch (entsprechend der Kupferrohrlängen)
- NYM-Installationskabel 5x1,5 (entsprechend der Kupferrohrlängen)
Entsprechend Ihrer Auswahl:
- Wand-, Boden-, oder Dachkonsole für Außengerät
Was benötige ich alles für die Installation einer Split-Klimaanlage
1. Klimaanlagen Set (Innen- und Außengerät inkl. Fernbedienung)
2. Kältemittelleitung (Verbindung vom Innen- zum Außengerät)
3. Kondensatschlauch (evtl. mit Kondensatpumpe)
4. Installationskabel 5x1,5 mm² zur als Steuerleitung zwischen Innen- und Außengerät
5. Wandkonsole oder Bodenhalter für das Außengerät
Welche Kältemittelleitung benötige ich ?
Die benötigte Kältemittelleitung ist abhängig von der Leistung der Klimaanlage und unterscheidet sich im Durchmesser. Es werden folgende Größen unterschieden.
- Kupferrohrleitung 6/10 mm bis 3,5 kW Leistung
- Kupferrohrleitung 6/12 mm bis 5,0 kW Leistung
- Kupferrohrleitung 6/16 mm bis 8,0kW Leistung
Welche Kälteleistung benötige ich ?
Quadratmeter x 60 = Leistung der Anlage in Watt
Diese wird bei privat genutzen Räumen (ausschließlich Wintergärten) benutzt.
Dabei handelt es sich nur um eine Faustformel, ohne Gewährleistung. Für eine detaillierte Kühllastberechnung kontaktieren Sie uns bitte
