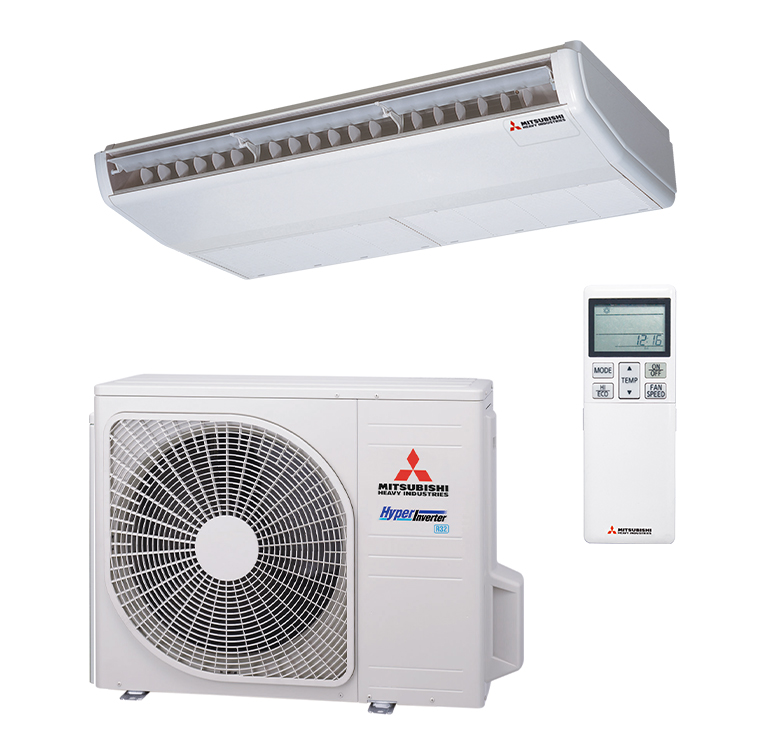

Mitsubishi Heavy Industries Monosplit-Klimaanlage
mit Deckenunterbaugerät
- Energiesparender DC-Ventilator
- Flache Bauweise
- individuell einstellbare Pendellamelle
- Störmeldekontakt für externe Kondensatpumpe
Monosplit-Klimaanlagen
Die Monosplit-Klimageräte der S-Serie von Mitsubishi Heavy Industries sind kompakte Luft-Luft-Wärmepumpen, die Einzelräume wie private Schlafzimmer oder kleine Ladengeschäfte kühlen und heizen. „Monosplit“ bedeutet, dass jeweils ein Innen- mit einem Außengerät zusammenarbeitet. Das Ergebnis: Ein Raumklima zum Wohlfühlen, das ganze Jahr über.
Deine Vorteile
Die S-Serie von Mitsubishi Heavy Industries
- Hervorragende Energieeffizienz bis zur Klasse A+++
- Verschiedene Innengeräte für jeden Geschmack
- Hocheffiziente Inverter-Technologie regelt das Klima stufenlos
- Filtersysteme sorgen für saubere, gesunde Luft.
- Wahl zwischen den Kältemitteln R410A und R32
Einfach Energie und Geld sparen
Klimaanlagen sind teure Stromfresser? Falsch! Die Klimasysteme der S-Serie von Mitsubishi Heavy Industries sind besonders energiesparend, unter anderem dank der Inverter-Technologie der Außengeräte. Im Gegensatz zu herkömmlichen Klimageräten, die abwechselnd entweder mit voller Leistung kühlen bzw. heizen oder ausgeschaltet sind, wird bei den Inverter-Geräten die Drehzahl des Verdichters stufenlos geregelt. Die Raumtemperatur bleibt konstant – die Geräte verbrauchen weniger Energie und sind deutlich leiser.
So erreichen die Geräte je nach Modell die sparsamsten Energieeffizienzklassen bis A+++ nach Ökodesign-Richtlinie der europäischen Union.
Auch dein Portemonnaie wird sich freuen: Im Vergleich zu Öl oder Gas kannst du mit einer Luft-Luft-Wärmepumpe (nichts anderes ist eine Klimaanlage) die Heizkosten um bis zu 40 Prozent senken. Nutzt du bisher eine Nachtspeicherheizung, steigen die Einsparungen noch deutlicher an.
Gesunde Luft in deinen vier Wänden
Fachkundig installierte Klimasysteme verbessern spürbar das Raumklima und steigern dein Wohlbefinden. Denn immer mehr Menschen reagieren allergisch auf Keime und Schadstoffe in der Atemluft. Reine Raumluft schützt deine Gesundheit und macht das Raumklima angenehmer und verträglicher. In gut klimatisierten Räumen atmet man weniger Kohlenmonoxid, Kohlendioxid, Bakterien und flüchtige organische Substanzen ein. Spezielle Staub-, Geruchs-, Allergen- und Enzymfilter der Klimageräte von Mitsubishi Heavy Industries filtern die Raumluft und schützen so Allergiker und empfindliche Menschen wirksam vor Reizstoffen. Sie reduzieren die Verteilung von Staub, Bakterien, Pollen und anderen allergiefördernden Luftpartikeln erheblich und wirken gegen eine Vielzahl von Bakterien und Viren – darunter auch SARS-CoV-2, den Erreger von Covid-19.
Wie genau funktioniert das? Der BioClean Enzymfilter zerstört die Zellwände der in der Raumluft befindlichen Bakterien, Pilzsporen und Allergene und baut diese biologisch ab. Die Qualität der Luftfilterung ist abhängig vom jeweiligen Mitsubishi Heavy Industries Innengerätemodell.
Wichtiger Hinweis: Die Installation bzw. Inbetriebnahme von Klimageräten darf nur durch ein nach EU-Verordnung 573/2024 zertifiziertes Unternehmen erfolgen. Mit Abschluss des Kaufvertrages bestätigen Sie die fachgerechte Installation durch entsprechend zertifiziertes Fachpersonal.

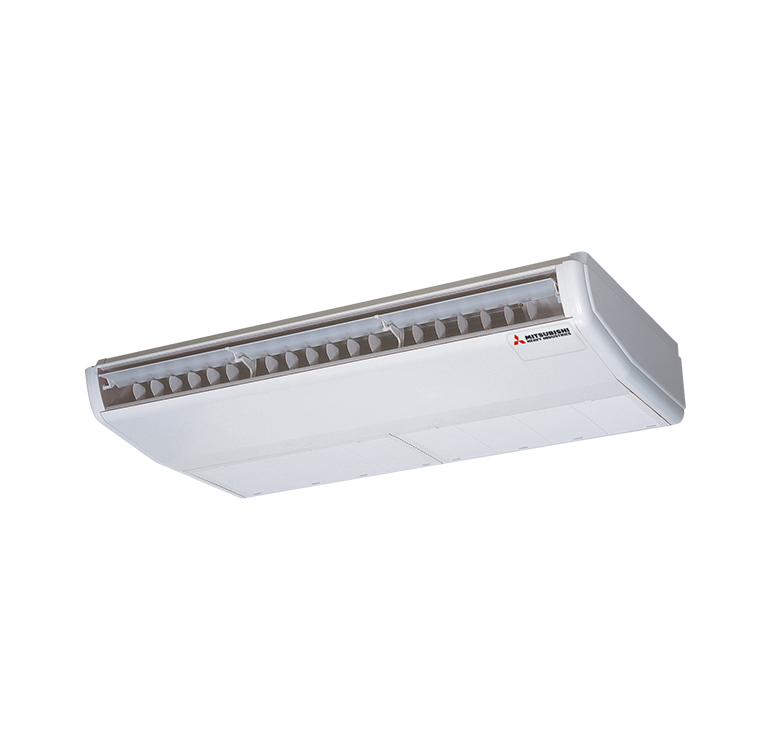

Deckenunterbaugerät FDE50VH
LEISTUNGSDATEN
Kühlleistung, Nenn: 5 kW
Kühlleistung, min.: 1,10 kW
Kühlleistung, max.: 5,60 kW
Heizleistung, Nenn: 5,40 kW
Heizleistung, min.: 0,60 kW
Heizleistung, max.: 6,30 kW
PRODUKTINFORMATION
Gewicht netto: 28 kg
Filtertyp: Long-Life-Filter
Produktfarbe: Weiß
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Anzahl Adern IG - AG, min.: 4x
Kabelquerschnitt IG - AG-Leitung, min.: 1,50 mm²
Schutzklasse: IP X0
KÄLTEKREISLAUF
Kältemittel Typ: R32, R410A
VENTILATOR
Anzahl Ventilatorstufen: 4 Stk
Luftvolumenstrom Kühlen, 1. Stufe: 420 m³/h
Luftvolumenstrom Kühlen, 2. Stufe: 540 m³/h
Luftvolumenstrom Kühlen, 3. Stufe: 600 m³/h
Luftvolumenstrom Kühlen, 4. Stufe: 780 m³/h
Luftvolumenstrom Heizen, 1. Stufe: 420 m³/h
Luftvolumenstrom Heizen, 2. Stufe: 540 m³/h
Luftvolumenstrom Heizen, 3. Stufe: 600 m³/h
Luftvolumenstrom Heizen, 4. Stufe: 780 m³/h
Kaltluftstrom Wurfweite: 7,50 m
SCHALLANGABEN
Schalldruckpegel Kühlen, 1. Stufe: 31 dB(A)
Schalldruckpegel Kühlen, 2. Stufe: 36 dB(A)
Schalldruckpegel Kühlen, 3. Stufe: 38 dB(A)
Schalldruckpegel Kühlen, 4. Stufe: 46 dB(A)
Schalldruckpegel Heizen, 1. Stufe: 31 dB(A)
Schalldruckpegel Heizen, 2. Stufe: 36 dB(A)
Schalldruckpegel Heizen, 3. Stufe: 38 dB(A)
Schalldruckpegel Heizen, 4. Stufe: 46 dB(A)
Schallleistungspegel Kühlen, 4. Stufe: 60 dB(A)
Schallleistungspegel Heizen, 4. Stufe: 60 dB(A)
ABMESSUNGEN
Höhe Korpus mit Teilen: 210 mm
Breite Korpus mit Teilen: 1070 mm
Tiefe Korpus mit Teilen: 690 mm
ANSCHLÜSSE
Durchmesser Kondensatleitung ID: 20 mm
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 12 mm
Durchmesser Sauggasleitung Zoll: 1/2"
AUßENGERÄT SRC50ZSX-W
LEISTUNGSDATEN
Kühlleistung, Nenn: 5 kW
Kühlleistung, min.: 1 kW
Kühlleistung, max.: 6,20 kW
Heizleistung, Nenn: 6 kW
Heizleistung, min.: 0,80 kW
Heizleistung, max.: 8,20 kW
Heizleistung, bei -15 °C: 3,50 kW
Anschlussleistung IGe, min. 1: 5 kW
Anschlussleistung IGe, max. 1: 5 kW
Anschließbare IGe Anzahl, min.: 1 Stk
Anschließbare IGe Anzahl, max.: 1 Stk
Nominale Effizienz EER, Kühlen: 4,03
Nominale Effizienz COP, Heizen: 4,41
PRODUKTINFORMATION
Gewicht netto: 45 kg
ANGABEN GEMÄSS ÖKODESIGN-RICHTLINIEN
Anschließbare IG-Kombination, Anzahl: 1x
Anschließbare IG-Kombination Typ: SRK50ZSX-W
Energieeffizienzklasse Kühlen: A++
Energieeffizienzklasse Heizen: A++
Saisonale Effizienz SEER, Kühlen: 8,30
Saisonale Effizienz SCOP, Heizen: 4,70
Saisonale Effizienz Pdesignc, Kühlen: 5 kW
Saisonale Effizienz Pdesignh, Heizen: 4,50 kW
Energiebedarf Kühlen, jährlich: 211 kWh/a
Energiebedarf Heizen, jährlich: 1341 kWh/a
EINSATZBEREICH
Einsatzgrenze Temperatur TK, Kühlen, min.: -15 °C
Einsatzgrenze Temperatur TK, Kühlen, max.: 46 °C
Einsatzgrenze Temperatur TK, Heizen, min.: -15 °C
Einsatzgrenze Temperatur TK, Heizen, max.: 24 °C
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Betriebsstrom, Nenn, Kühlen: 5,40 A
Betriebsstrom, Nenn, Heizen: 6 A
Anlaufstrom: 5 A
Betriebsstrom, max.: 15 A
Leistungsaufnahme Kühlen, Nenn: 1,24 kW
Leistungsaufnahme Kühlen, min.: 0,19 kW
Leistungsaufnahme Kühlen, max.: 1,90 kW
Leistungsaufnahme Heizen, Nenn: 1,36 kW
Leistungsaufnahme Heizen, min.: 0,20 kW
Leistungsaufnahme Heizen, max.: 2,46 kW
Absicherung, min.: 16 A
Absicherung, Charakteristik: träge
Anzahl Adern Strom, min.: 3x
Kabelquerschnitt Stromleitung, min.: 1,50 mm²
Anzahl Adern IG - AG, min.: 4x
Kabelquerschnitt IG - AG-Leitung, min.: 1,50 mm²
Schutzklasse: IP X4
EINSATZBEREICH LEITUNGEN
Kältemittelleitungslänge gesamt, max.: 30 m
Höhendifferenz AG höher IG, max.: 20 m
Höhendifferenz AG tiefer IG, max.: 20 m
KÄLTEKREISLAUF
Kältemittel Typ: R32
Kältemittel-Vorfüllmenge: 1,30 kg
Kältemittel-Vorfüllmenge f. Leitungslänge: 15 m
Kältemittel-Nachfüllmenge pro m Flüssigkeitsleitung, D6: 0,02 kg/m
Anzahl Verdichter: 1 Stk
Kältemaschinenöl Typ: M-MB75
Kältemaschinenöl Menge: 0,45 l
VENTILATOR
Anzahl Ventilatoren: 1 Stk
Luftvolumenstrom Kühlen, max.: 2340 m³/h
Luftvolumenstrom Heizen, max.: 1980 m³/h
SCHALLANGABEN
Schalldruckpegel Kühlen: 51 dB(A)
Schalldruckpegel Heizen: 49 dB(A)
Schalldruckpegel Kühlen, Silent: 42 dB(A)
Schalldruckpegel Heizen, Silent: 43 dB(A)
Schallleistungspegel Kühlen: 63 dB(A)
Schallleistungspegel Heizen: 61 dB(A)
ABMESSUNGEN
Höhe Korpus mit Teilen: 640 mm
Breite Korpus mit Teilen: 871 mm
Tiefe Korpus mit Teilen: 290 mm
ANSCHLÜSSE
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 12 mm
Durchmesser Sauggasleitung Zoll: 1/2""
1 x Inneneinheit
1 x Außeneinheit
1 x Kältemittel R32 (vorgefüllte Kältemittelmenge bis 15m)
1 x Bedienungsanleitung (deutsch)
1 x Inneneinheit
1 x Außeneinheit
1 x Kältemittel R32 (vorgefüllte Kältemittelmenge bis 15m)
1 x Bedienungsanleitung (deutsch)
Was benötige ich alles für die Installation einer Split-Klimaanlage
1. Klimaanlagen Set (Innen- und Außengerät inkl. Fernbedienung)
2. Kältemittelleitung (Verbindung vom Innen- zum Außengerät)
3. Kondensatschlauch (evtl. mit Kondensatpumpe)
4. Installationskabel 5x1,5 mm² zur als Steuerleitung zwischen Innen- und Außengerät
5. Wandkonsole oder Bodenhalter für das Außengerät
Welche Kältemittelleitung benötige ich ?
Die benötigte Kältemittelleitung ist abhängig von der Leistung der Klimaanlage und unterscheidet sich im Durchmesser. Es werden folgende Größen unterschieden.
-
Kupferrohrleitung 6/10 mm bis 3,5 kW Leistung
-
Kupferrohrleitung 6/12 mm bis 5,0 kW Leistung
-
Kupferrohrleitung 6/16 mm bis 8,0kW Leistung
Welche Kälteleistung benötige ich ?
Quadratmeter x 60 = Leistung der Anlage in Watt
Diese wird bei privat genutzten Räumen (ausschließlich Wintergärten) benutzt.
Dabei handelt es sich nur um eine Faustformel, ohne Gewährleistung. Für eine detaillierte Kühllastberechnung kontaktieren Sie uns bitte.
