Mitsubishi Heavy Industries Multisplit-Klimaanlage
mit SRK ZS-WF Wandgerät
- Modernes Design
- Integrierter WLAN-Adapter (Modell WF-RAC)
- Besonders leiser Betrieb bis zu 19 dB(A)
- 3 verschiedene Farbvarianten zur Auswahl: Hochglanz-Weiß (SRK-ZS-W), Titan (SRK-ZS-WT), Hochglanz-Weiß/Schwarz (SRK-ZS-WB)
- Individuell einstellbare Pendellamellen
- Wochentimer-Funktion mit Infrarotfernbedienung programmierbar
- BioClean-Filter und auswaschbarer Geruchsfilter zur Reinigung der Raumluft
Multisplit-Klimaanlagen
Die Multisplit-Klimageräte der SX-Serie von Mitsubishi Heavy Industries werden vorwiegend in kleinen kommerziellen Gebäuden oder in Wohnhäusern eingesetzt. Sie bieten dir ein angenehmes Wohlfühl- und Arbeitsklima in bis zu 6 Räumen. An 1 Multi-Außengerät müssen 2 Innengeräte angeschlossen werden; Alle Inngeräte können einzeln geregelt werden und müssen nicht im selben Raum installiert werden.
Erlebe grenzenlose Flexibilität mit unseren Multisplit-Klimaanlagen
- Umfangreiche Auswahl an Innen- und Außengeräten in allen Leistungsklassen
- Optimale Raumtemperatur und Luftfeuchte im Sommer und Winter
- Mit eingebautem Wohlfühlfaktor für zu Hause oder im Büro
- Unterschiedliche Montagesysteme für Außengerät
Deine Vorteile
Die S-Serie von Mitsubishi Heavy Industries
- Bis zu sechs Innengeräte (je nach Außengerät) anschließbar
- Hocheffiziente Inverter-Technologie regelt das Klima stufenlos
- Filtersysteme sorgen für saubere, gesunde Luft.
- Kältemittel R32
Einfach Energie und Geld sparen
Klimaanlagen sind teure Stromfresser? Falsch! Die Klimasysteme der S-Serie von Mitsubishi Heavy Industries sind besonders energiesparend, unter anderem dank der Inverter-Technologie der Außengeräte. Im Gegensatz zu herkömmlichen Klimageräten, die abwechselnd entweder mit voller Leistung kühlen bzw. heizen oder ausgeschaltet sind, wird bei den Inverter-Geräten die Drehzahl des Verdichters stufenlos geregelt. Die Raumtemperatur bleibt konstant – die Geräte verbrauchen weniger Energie und sind deutlich leiser.
So erreichen die Geräte je nach Modell die sparsamsten Energieeffizienzklassen bis A+++ nach Ökodesign-Richtlinie der europäischen Union.
Auch dein Portemonnaie wird sich freuen: Im Vergleich zu Öl oder Gas kannst du mit einer Luft-Luft-Wärmepumpe (nichts anderes ist eine Klimaanlage) die Heizkosten um bis zu 40 Prozent senken. Nutzt du bisher eine Nachtspeicherheizung, steigen die Einsparungen noch deutlicher an.
Gesunde Luft in deinen vier Wänden
Fachkundig installierte Klimasysteme verbessern spürbar das Raumklima und steigern dein Wohlbefinden. Denn immer mehr Menschen reagieren allergisch auf Keime und Schadstoffe in der Atemluft. Reine Raumluft schützt deine Gesundheit und macht das Raumklima angenehmer und verträglicher. In gut klimatisierten Räumen atmet man weniger Kohlenmonoxid, Kohlendioxid, Bakterien und flüchtige organische Substanzen ein. Spezielle Staub-, Geruchs-, Allergen- und Enzymfilter der Klimageräte von Mitsubishi Heavy Industries filtern die Raumluft und schützen so Allergiker und empfindliche Menschen wirksam vor Reizstoffen. Sie reduzieren die Verteilung von Staub, Bakterien, Pollen und anderen allergiefördernden Luftpartikeln erheblich und wirken gegen eine Vielzahl von Bakterien und Viren – darunter auch SARS-CoV-2, den Erreger von Covid-19.
Wie genau funktioniert das? Der BioClean Enzymfilter zerstört die Zellwände der in der Raumluft befindlichen Bakterien, Pilzsporen und Allergene und baut diese biologisch ab. Die Qualität der Luftfilterung ist abhängig vom jeweiligen Mitsubishi Heavy Industries Innengerätemodell.
Optimale Raumtemperatur und Luftfeuchte
Das ideale Wohlbefinden wird bei einer Raumtemperatur zwischen 19 und 22 °C und einer relativen Luftfeuchte zwischen 40 und 50 % erreicht. Steigen diese Werte, sinken Wohlbefinden, Behaglichkeit und Leistungsfähigkeit. An circa 60 Tagen im Jahr kann die optimale Raumtemperatur nur durch eine entsprechende Kühlung erreicht werden. Zudem ist die gefühlte Temperatur immer abhängig von der Luftfeuchte, die an mehr als 100 Tagen im Jahr nur per Entfeuchtung den für Menschen idealen Wert erreichen kann. In den Sommermonaten kühlen und entfeuchten Split-Raumklimasysteme und sorgen so für ein behagliches Klima.
Wichtiger Hinweis: Die Installation bzw. Inbetriebnahme von Klimageräten darf nur durch ein nach EU-Verordnung 573/2024 zertifiziertes Unternehmen erfolgen. Mit Abschluss des Kaufvertrages bestätigen Sie die fachgerechte Installation durch entsprechend zertifiziertes Fachpersonal.
INNENGERÄT SRK 35 ZS-WF
LEISTUNGSDATEN
Kühlleistung, Nenn: 3,50 kW
Kühlleistung, min.: 1 kW
Kühlleistung, max.: 3,80 kW
Heizleistung, Nenn: 4 kW
Heizleistung, min.: 0,90 kW
Heizleistung, max.: 4,80 kW
PRODUKTINFORMATION
Gewicht netto: 9,50 kg
Filtertyp: Allergen-Filter; Long-Life-Filter; Photokatalyse-Filter
Produktfarbe: Hochglanz-Weiß/Weiß; Hochglanz-Weiß/Schwarz oder Titan
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Anzahl Adern Innengerät - Außengerät, min.: 4x
Kabelquerschnitt Innengerät - Außengerät-Leitung, min.: 1,50 mm²
Schutzklasse: IP X0
KÄLTEKREISLAUF
Kältemittel Typ: R32; R410A
VENTILATOR
Anzahl Ventilatorstufen: 4 Stk
Luftvolumenstrom Kühlen, 1. Stufe: 300 m³/h
Luftvolumenstrom Kühlen, 2. Stufe: 336 m³/h
Luftvolumenstrom Kühlen, 3. Stufe: 522 m³/h
Luftvolumenstrom Kühlen, 4. Stufe: 678 m³/h
Luftvolumenstrom Heizen, 1. Stufe: 336 m³/h
Luftvolumenstrom Heizen, 2. Stufe: 420 m³/h
Luftvolumenstrom Heizen, 3. Stufe: 660 m³/h
Luftvolumenstrom Heizen, 4. Stufe: 738 m³/h
Kaltluftstrom Wurfweite: 9 m
SCHALLANGABEN
Schalldruckpegel Kühlen, 1. Stufe: 19 dB(A)
Schalldruckpegel Kühlen, 2. Stufe: 26 dB(A)
Schalldruckpegel Kühlen, 3. Stufe: 30 dB(A)
Schalldruckpegel Kühlen, 4. Stufe: 40 dB(A)
Schalldruckpegel Heizen, 1. Stufe: 19 dB(A)
Schalldruckpegel Heizen, 2. Stufe: 25 dB(A)
Schalldruckpegel Heizen, 3. Stufe: 36 dB(A)
Schalldruckpegel Heizen, 4. Stufe: 41 dB(A)
Schallleistungspegel Kühlen, 4. Stufe: 56 dB(A)
Schallleistungspegel Heizen, 4. Stufe: 58 dB(A)
ABMESSUNGEN
Höhe Korpus mit Teilen: 290 mm
Breite Korpus mit Teilen: 870 mm
Tiefe Korpus mit Teilen: 230 mm
ANSCHLÜSSE
Durchmesser Kondensatleitung ID: 16 mm
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 10 mm
Durchmesser Sauggasleitung Zoll: 3/8"
INNENGERÄT SRK 50 ZS-WF
LEISTUNGSDATEN
Kühlleistung, Nenn: 5 kW
Kühlleistung, min.: 1,70 kW
Kühlleistung, max.: 5,50 kW
Heizleistung, Nenn: 5,80 kW
Heizleistung, min.: 1,60 kW
Heizleistung, max.: 6,60 kW
PRODUKTINFORMATION
Gewicht netto: 10 kg
Filtertyp: Allergen-Filter; Long-Life-Filter; Photokatalyse-Filter
Produktfarbe: Hochglanz-Weiß/Weiß, Hochglanz-Weiß/Schwarz oder Titan
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Anzahl Adern Innengerät - Außengerät, min.: 4x
Kabelquerschnitt Innengerät - Außengerät-Leitung, min.: 1,50 mm²
Schutzklasse: IP X0
KÄLTEKREISLAUF
Kältemittel Typ: R32; R410A
VENTILATOR
Anzahl Ventilatorstufen: 4 Stk
Luftvolumenstrom Kühlen, 1. Stufe: 354 m³/h
Luftvolumenstrom Kühlen, 2. Stufe: 444 m³/h
Luftvolumenstrom Kühlen, 3. Stufe: 594 m³/h
Luftvolumenstrom Kühlen, 4. Stufe: 726 m³/h
Luftvolumenstrom Heizen, 1. Stufe: 444 m³/h
Luftvolumenstrom Heizen, 2. Stufe: 546 m³/h
Luftvolumenstrom Heizen, 3. Stufe: 672 m³/h
Luftvolumenstrom Heizen, 4. Stufe: 834 m³/h
Kaltluftstrom Wurfweite: 10 m
SCHALLANGABEN
Schalldruckpegel Kühlen, 1. Stufe: 22 dB(A)
Schalldruckpegel Kühlen, 2. Stufe: 28 dB(A)
Schalldruckpegel Kühlen, 3. Stufe: 36 dB(A)
Schalldruckpegel Kühlen, 4. Stufe: 45 dB(A)
Schalldruckpegel Heizen, 1. Stufe: 24 dB(A)
Schalldruckpegel Heizen, 2. Stufe: 31 dB(A)
Schalldruckpegel Heizen, 3. Stufe: 37 dB(A)
Schalldruckpegel Heizen, 4. Stufe: 45 dB(A)
Schallleistungspegel Kühlen, 4. Stufe: 58 dB(A)
Schallleistungspegel Heizen, 4. Stufe: 59 dB(A)
ABMESSUNGEN
Höhe Korpus mit Teilen: 290 mm
Breite Korpus mit Teilen: 870 mm
Tiefe Korpus mit Teilen: 230 mm
ANSCHLÜSSE
Durchmesser Kondensatleitung ID: 16 mm
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 12 mm
Durchmesser Sauggasleitung Zoll: 1/2"
AUßENGERÄT SCM 71 ZS-W
LEISTUNGSDATEN
Kühlleistung, Nenn: 7,10 kW
Kühlleistung, min.: 1,80 kW
Kühlleistung, max.: 8,80 kW
Heizleistung, Nenn: 8,60 kW
Heizleistung, min.: 1,10 kW
Heizleistung, max.: 9,40 kW
Anschlussleistung Innengeräte, min. 1: 7 kW
Anschlussleistung Innengeräte, max. 1: 12,50 kW
Anschließbare Innengeräte Anzahl, min.: 2 Stk
Anschließbare Innengeräte Anzahl, max.: 4 Stk
Nominale Effizienz EER, Kühlen: 5
Nominale Effizienz COP, Heizen: 4,91
PRODUKTINFORMATION
Gewicht netto: 615 kg
ANGABEN GEMÄSS ÖKODESIGN-RICHTLINIEN
Anschließbare Innengerät-Kombination, Anzahl: 4x
Energieeffizienzklasse Kühlen: A++
Energieeffizienzklasse Heizen: A++
Saisonale Effizienz SEER, Kühlen: 8,30
Saisonale Effizienz SCOP, Heizen: 4,60
Saisonale Effizienz Pdesignc, Kühlen: 7,10 kW
Saisonale Effizienz Pdesignh, Heizen: 6,70 kW
Energiebedarf Kühlen, jährlich: 300 kWh/a
Energiebedarf Heizen, jährlich: 2038 kWh/a
EINSATZBEREICH
Einsatzgrenze Temperatur TK, Kühlen, min.: -15 °C
Einsatzgrenze Temperatur TK, Kühlen, max.: 46 °C
Einsatzgrenze Temperatur TK, Heizen, min.: -20 °C
Einsatzgrenze Temperatur TK, Heizen, max.: 24 °C
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Betriebsstrom, Nenn, Kühlen: 6,20 A
Betriebsstrom, Nenn, Heizen: 7,80 A
Anlaufstrom: 2 A
Betriebsstrom, max.: 20 A
Leistungsaufnahme Kühlen, Nenn: 1,42 kW
Leistungsaufnahme Kühlen, min.: 0,48 kW
Leistungsaufnahme Kühlen, max.: 2,75 kW
Leistungsaufnahme Heizen, Nenn: 1,75 kW
Leistungsaufnahme Heizen, min.: 0,35 kW
Leistungsaufnahme Heizen, max.: 3 kW
Absicherung, min.: 16 A
Absicherung, Charakteristik: träge
Anzahl Adern Strom, min.: 3x
Kabelquerschnitt Stromleitung, min.: 1,50 mm²
Anzahl Adern Innengerät - Außengerät, min.: 4x
Kabelquerschnitt Innengerät - Außengerät-Leitung, min.: 1,50 mm²
Schutzklasse: IP X4
EINSATZBEREICH LEITUNGEN
Kältemittelleitungslänge gesamt, max.: 70 m
Höhendifferenz Außengerät höher Innengerät, max.: 20 m
Höhendifferenz Außengerät tiefer Innengerät, max.: 20 m
KÄLTEKREISLAUF
Kältemittel Typ: R32
Kältemittel-Vorfüllmenge: 2,55 kg
Kältemittel-Vorfüllmenge f. Leitungslänge: 30 m
Kältemittel-Nachfüllmenge pro m Flüssigkeitsleitung, D6: 0,02 kg/m
Anzahl Verdichter: 1 Stk
Kältemaschinenöl Typ: M-MB75
Kältemaschinenöl Menge: 0,68 l
VENTILATOR
Anzahl Ventilatoren: 1 Stk
Luftvolumenstrom Kühlen, max.: 3000 m³/h
Luftvolumenstrom Heizen, max.: 3360 m³/h
SCHALLANGABEN
Schalldruckpegel Kühlen: 50 dB(A)
Schalldruckpegel Heizen: 54 dB(A)
Schalldruckpegel Kühlen, Silent: 45 dB(A)
Schalldruckpegel Heizen, Silent: 50 dB(A)
Schallleistungspegel Kühlen: 63 dB(A)
Schallleistungspegel Heizen: 67 dB(A)
ABMESSUNGEN
Höhe Korpus mit Teilen: 750 mm
Breite Korpus mit Teilen: 968 mm
Tiefe Korpus mit Teilen: 340 mm
ANSCHLÜSSE
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 10 mm
Durchmesser Sauggasleitung Zoll: 3/8"

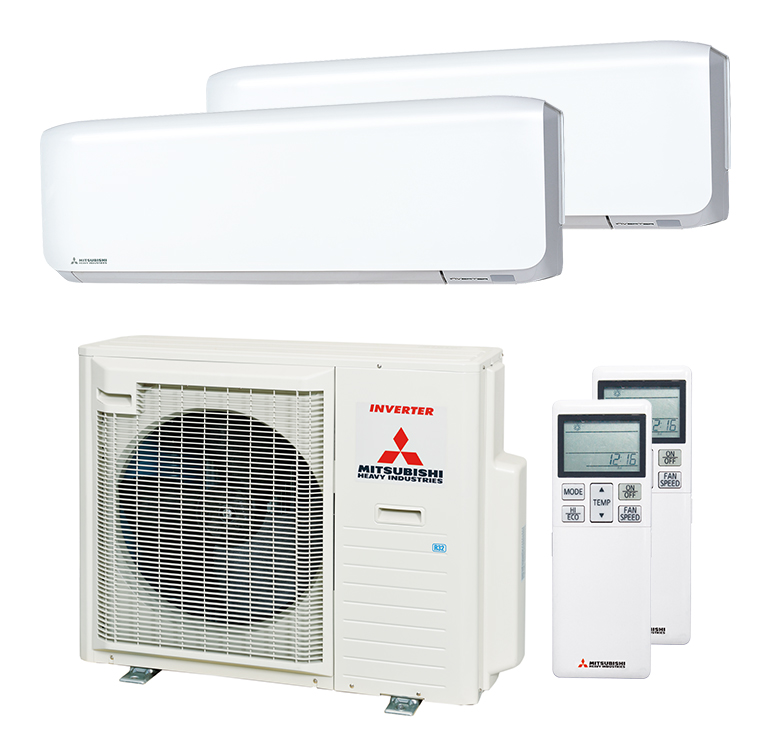

2 x Inneneinheit
1 x Außeneinheit
2 x Fernbedienung
1 x Kältemittel R32 (Außengerät mit Kältemittel vorgefüllt bis 30m)
1 x Bedienungsanleitung (deutsch)
Was benötige ich alles für die Installation einer Split-Klimaanlage
1. Klimaanlagen Set (Innen- und Außengerät inkl. Fernbedienung)
2. Kältemittelleitung (Verbindung vom Innen- zum Außengerät)
3. Kondensatschlauch (evtl. mit Kondensatpumpe)
4. Installationskabel 5x1,5 mm² zur als Steuerleitung zwischen Innen- und Außengerät
5. Wandkonsole oder Bodenhalter für das Außengerät
Welche Kältemittelleitung benötige ich ?
Die benötigte Kältemittelleitung ist abhängig von der Leistung der Klimaanlage und unterscheidet sich im Durchmesser. Es werden folgende Größen unterschieden.
- Kupferrohrleitung 6/10 mm bis 3,5 kW Leistung
- Kupferrohrleitung 6/12 mm bis 5,0 kW Leistung
- Kupferrohrleitung 6/16 mm bis 8,0kW Leistung
Welche Kälteleistung benötige ich ?
Quadratmeter x 60 = Leistung der Anlage in Watt
Diese wird bei privat genutzten Räumen (ausschließlich Wintergärten) benutzt.
Dabei handelt es sich nur um eine Faustformel, ohne Gewährleistung. Für eine detaillierte Kühllastberechnung kontaktieren Sie uns bitte
