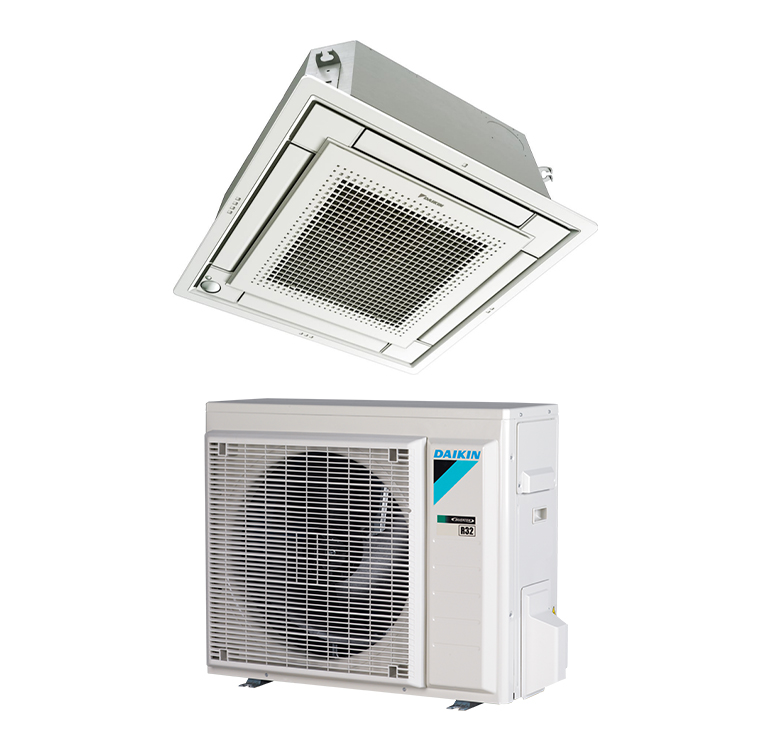

Daikin Monosplit-Klimaanlage mit Euroraster-Zwischendeckengerät
Einzigartiges Design, das sich nahtlos in die Decke einfügt

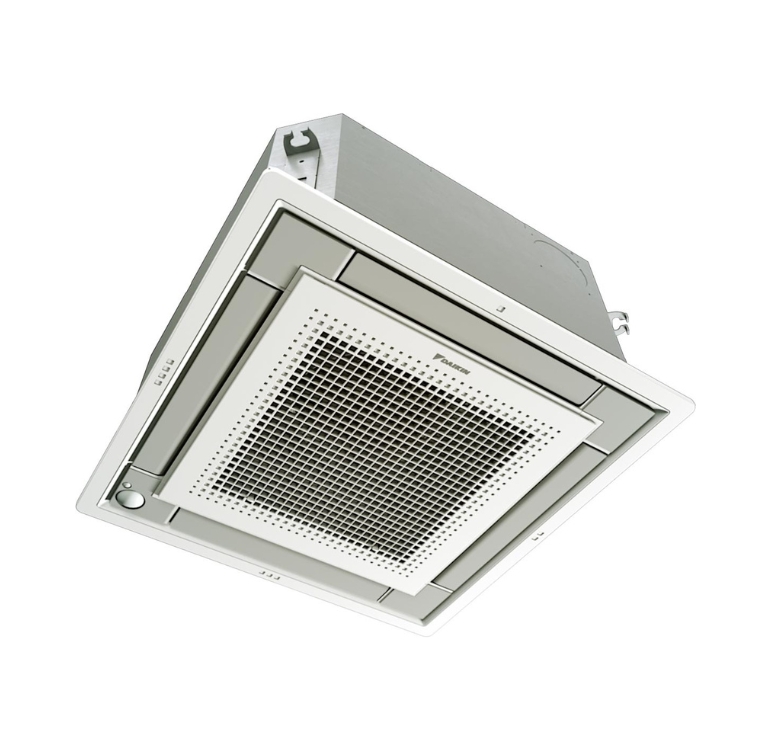

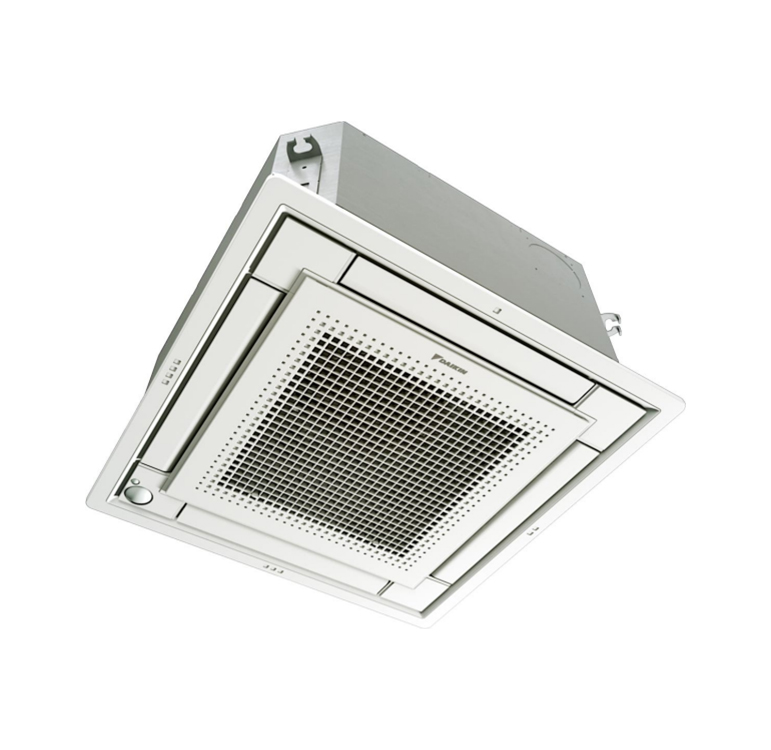

Produkteigenschaften von Daikin FFA-A
- Optionaler Frischlufteinlass
- Einzelregelung der Lamellen: Gerät kann an jede Raumgestaltung angepasst werden, ohne das Gerät umsetzen zu müssen!
- Zwei optionale intelligente Sensoren verbessern Energieeffizienz und Komfort.
- Niedrigerer Energieverbrauch dank speziell entwickeltem, kleinem Rohrwärmetauscher, DC-Ventilatormotoren und Kondensatpumpe
- Perfekte Integration in Standard-Zwischendeckenmodule
- Bemerkenswerte Kombination aus edlem Design und technischer Spitzenleistung, mit einem eleganten Äußeren in Weiß oder Silber und Weiß
- Abzweigkanalaustritt ermöglicht eine optimierte Luftverteilung in unregelmäßig gestalteten Räume oder eine Luftzufuhr für kleine Nachbarräume
- Standard-Kondensatpumpe mit 630mm Hub erhöht Flexibilität und Installationsgeschwindigkeit
- Vereinheitlichte Baureihe von Innengeräten für R32 und R410A
- Bei einer Kombination mit der R32-Bluevolution-Technologie verringern sich im Vergleich zu R410A negative Auswirkungen auf die Umwelt um 68 %, dank höherer Energieeffizienz ergibt sich unmittelbar eine Senkung des Energieverbrauchs, und es wird eine um 16 % geringere Kältemittelfüllmenge benötigt

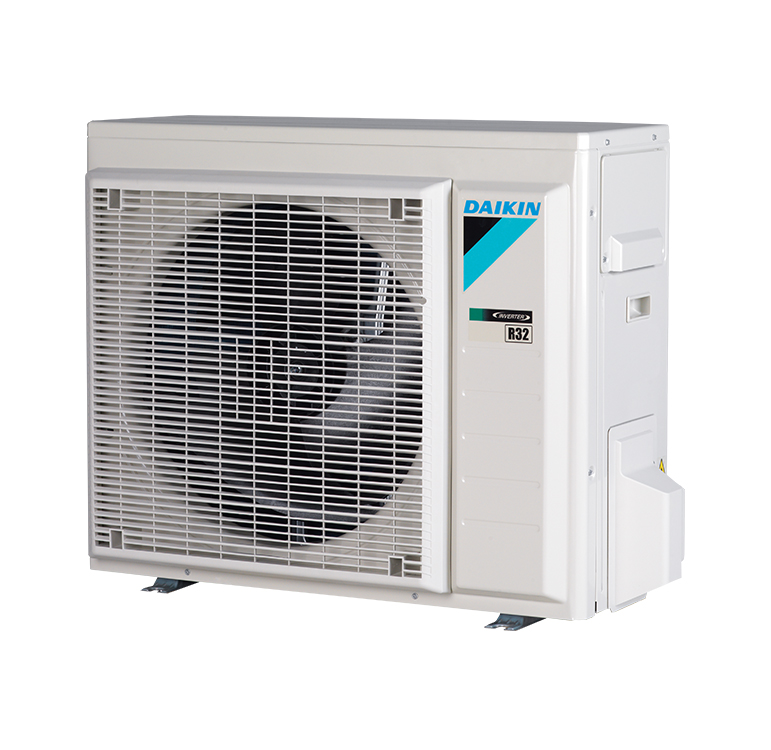

Produkteigenschaften von Daikin RXM-R9
- Mit Korrosionsschutz behandelte Wärmetauscherrippe im Außengerät
- Daikin Außengeräte haben ein gefälliges Design und sind robust und können auf dem Dach oder auf der Terrasse oder einfach an eine Wand montiert werden.
- Außengeräte sind mit einem Swingverdichter ausgestattet, der sich durch einen niedrigen Geräuschpegel und äußerst geringen Energieverbrauch auszeichnet
- Außengeräte für Split-Anwendung
- Mit einer Entscheidung für eine Anlage mit R-32 verringern sich die Auswirkungen auf die Umwelt auf 68 % im Vergleich zu Anlagen mit R-410A. Dank der hohen Energieeffizienz sinkt der Energieverbrauch unmittelbar.
Wichtiger Hinweis: Die Installation bzw. Inbetriebnahme von Klimageräten darf nur durch ein nach EU-Verordnung 573/2024 zertifiziertes Unternehmen erfolgen. Mit Abschluss des Kaufvertrages bestätigen Sie die fachgerechte Installation durch entsprechend zertifiziertes Fachpersonal.
Produkteigenschaften im Überblick:

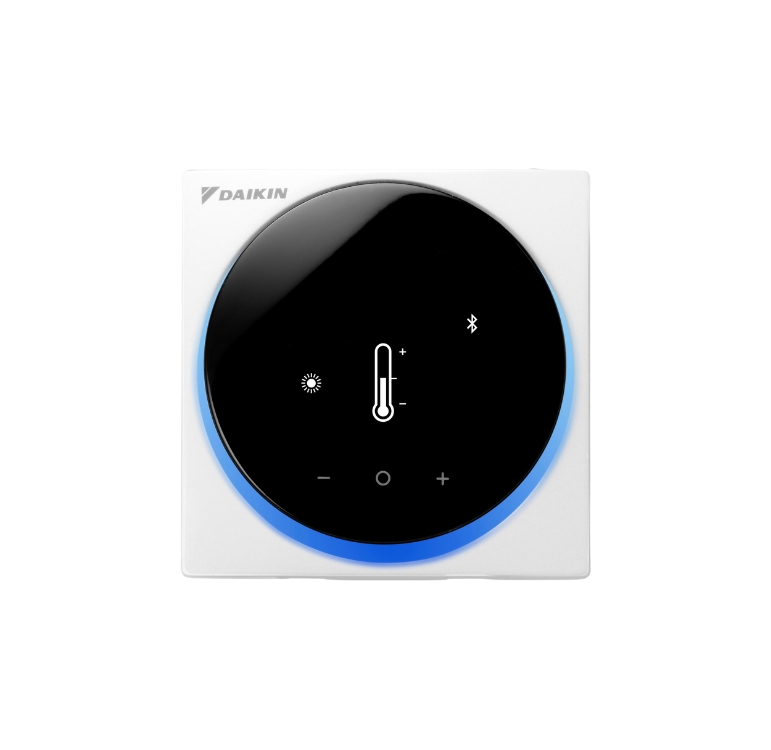

Daikin Residential Controller (optional)
Regeln Sie Ihr Raumklima von jedem Standort aus über Smartphone oder Tablet.
Modus ECONO
Vermindert den Energieverbrauch, so dass andere Anwendungen mit einem größeren Energieverbrauch verwendet werden können. Diese Funktion dient außerdem der Energieeinsparung.
Nachteinstellung
Spart Energie, indem verhindert wird, dass die Anlage in den Nachtstunden übermäßig kühlt bzw. heizt.
Nur Lüften
Das Gerät kann auch nur als Ventilator genutzt werden, ohne dabei die Luft zu heizen oder zu kühlen.
Powermodus
Kann für schnelle Kühlung oder Heizung ausgewählt werden; Wird der Powermodus ausgeschaltet, arbeitet das Gerät wieder im vorhergehenden Modus.
Automatische Umschaltung Kühlen/Heizen
Automatischer Wechsel zwischen Kühl- oder Heizbetrieb, um eine eingestellte Temperatur zu erreichen.
Flüsterbetrieb des Innengeräts
Taste „Flüsterbetrieb“ auf der Fernbedienung senkt den Betriebsgeräuschpegel des Innengeräts um jeweils 3 dB(A)
Flüsterbetrieb des Außengeräts
Flüsterbetriebstaste auf der Fernbedienung senkt die Betriebsgeräusche des Außengeräts um 3 dB(A), um eine Ruhestörung für Nachbarn zu vermeiden.
Vertikale Schwenkautomatik
Option für die automatische Vertikalbewegung der Luftausblaslamellen für eine effiziente Luft- und Temperaturverteilung im gesamten Raum.
Automatisch regulierte Ventilatorgeschwindigkeit
Automatische Auswahl der erforderlichen Ventilatordrehzahl, um die eingestellte Temperatur zu erreichen oder zu halten.
Ventilatordrehzahlstufen
Die Ventilatordrehzahl kann auf eine der angegebenen Drehzahlstufen eingestellt werden.
Entfeuchtungs-Programm
Ermöglicht das Absenken der Luftfeuchtigkeit in einem Raum, ohne die Raumtemperatur zu verändern.
Geruchsbindender Filter mit Titanapatit
Zersetzt lästige Gerüche von z. B. Tabak und Haustieren
Wochen-Zeitschaltuhr
Kann auf einen Start von Heizbetrieb oder Kühlbetrieb zu einem bestimmten Zeitpunkt am Tag oder in der Woche eingestellt werden.
24-Stunden-Timer
Kann über 24 Stunden zu jedem Zeitpunkt zum Starten des Betriebs eingestellt werden

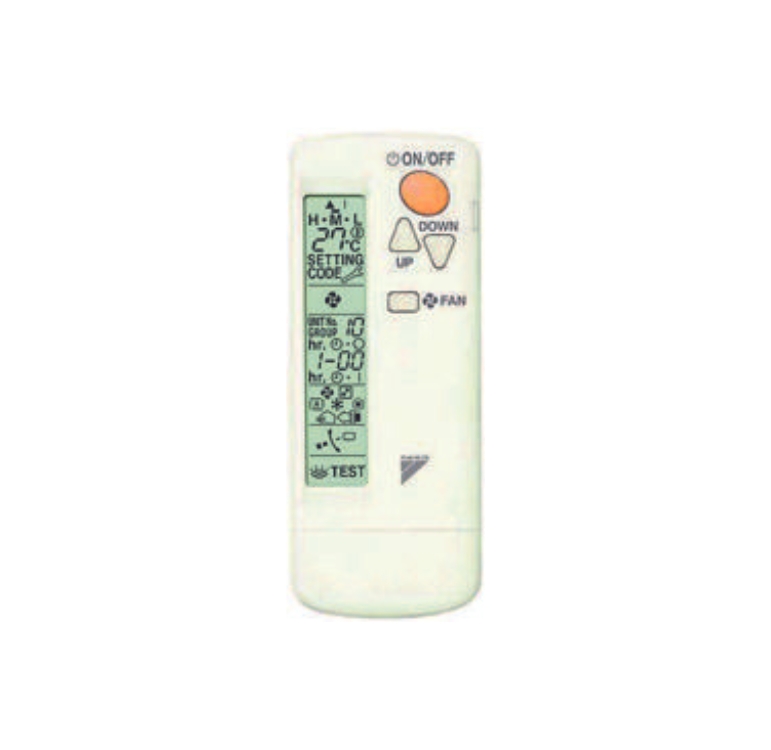

Infrarot-Fernbedienung
Startet, stoppt und reguliert die Klimaanlage aus der Ferne.
Zentrales Schaltfeld
Startet, stoppt und reguliert mehrerer Klimaanlagen von einem zentralen Punkt aus.
Automatischer Wiederanlauf
Nach einem Stromausfall nimmt das Gerät automatisch wieder den Betrieb mit den ursprünglichen Einstellungen auf.
Selbstdiagnose
Vereinfacht die Wartung, indem jede Systemstörung und jede Betriebsunregelmäßigkeit angezeigt wird.
Multisplit-Anwendung
Bis zu 5 Innengeräte können an ein einziges Multisplit- Außengerät angeschlossen werden, auch wenn es sich dabei um Geräte mit unterschiedlichen Leistungen handelt. Alle Innengeräte können in derselben Betriebsart (Kühlen oder Heizen) individuell betrieben werden.
DECKENKASSETTE EURORASTER FFA25A9
LEISTUNGSDATEN
Kühlleistung, Nenn: 2,50 kW
Heizleistung, Nenn: 3,20 kW
ABMESSUNGEN DECKENKASSETTE
Höhe Korpus mit Teilen: 260 mm
Breite Korpus mit Teilen: 575 mm
Tiefe Korpus mit Teilen: 575 mm
Gewicht: 16 kg
Produktfarbe: Weiß
ABMESSUNGEN BLENDE
Höhe Korpus mit Teilen: 46 mm
Breite Korpus mit Teilen: 620 mm
Tiefe Korpus mit Teilen: 620 mm
Gewicht: 2,8 kg
Produktfarbe: Weiß / Weiß-Silber /
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Anzahl Adern IG - AG, min.: 4x
Kabelquerschnitt IG - AG-Leitung, min.: 1,50 mm²
Schutzklasse: IP X0
KÄLTEKREISLAUF
Kältemittel Typ: R32
VENTILATOR
Anzahl Ventilatorstufen: 3 Stk
Luftvolumenstrom Kühlen, Hoch: 540 m³/h
Luftvolumenstrom Kühlen, Norm.: 480 m³/h
Luftvolumenstrom Kühlen, Niedrig: 390 m³/h
Luftvolumenstrom Heizen, Hoch: 540 m³/h
Luftvolumenstrom Heizen, Norm.: 480 m³/h
Luftvolumenstrom Heizen, Niedrig: 390 m³/h
SCHALLANGABEN
Schalldruckpegel Kühlen, Hoch: 31 dB(A)
Schalldruckpegel Kühlen, Niedrig: 28,5 dB(A)
Schalldruckpegel Kühlen, Flüsterbetrieb: 25 dB(A)
Schalldruckpegel Heizen, Hoch: 31 dB(A)
Schalldruckpegel Heizen, Niedrig: 28,5 dB(A)
Schalldruckpegel Heizen, Flüsterbetrieb: 25 dB(A)
Schallleistungspegel Kühlen: 48 dB(A)
ANSCHLÜSSE
Durchmesser Kondensatleitung ID: 16 mm
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 10 mm
Durchmesser Sauggasleitung Zoll: 3/8"
AUßENGERÄT RXM25R9
LEISTUNGSDATEN
Anschlussleistung IGe, min. 1: 2,50 kW
Anschlussleistung IGe, max. 1: 2,50 kW
Anschließbare IGe Anzahl, min.: 1 Stk
Anschließbare IGe Anzahl, max.: 1 Stk
Nominale Effizienz SEER, Kühlen: 6,17
Nominale Effizienz SCOP, Heizen: 4,24
ABMESSUNGEN
Höhe Korpus mit Teilen: 550 mm
Breite Korpus mit Teilen: 765 mm
Tiefe Korpus mit Teilen: 285 mm
Gewicht netto: 32 kg
EINSATZBEREICH
Einsatzgrenze Temperatur TK, Kühlen, min.: -15 °C
Einsatzgrenze Temperatur TK, Kühlen, max.: 46 °C
Einsatzgrenze Temperatur TK, Heizen, min.: -15 °C
Einsatzgrenze Temperatur TK, Heizen, max.: 24 °C
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Strom – 50 Hz Max. Sicherung: 16 A
Strom – 50 Hz Max. Stromaufnahme: 10,79 A
Leistungsaufnahme Kühlen, Nenn: 0,55 kW
Leistungsaufnahme Heizen, Nenn: 0,82 kW
Anzahl Adern Strom, min.: 3x
Kabelquerschnitt Stromleitung, min.: 1,50 mm²
Anzahl Adern IG - AG, min.: 4x
Kabelquerschnitt IG - AG-Leitung, min.: 1,50 mm²
Schutzklasse: IP X4
SCHALLANGABEN
Schalldruckpegel Kühlen: 46 dB(A)
Schalldruckpegel Heizen: 47 dB(A)
Schallleistungspegel Kühlen: 58 dB(A)
Schallleistungspegel Heizen: 59 dB(A)
EINSATZBEREICH LEITUNGEN
Kältemittelleitungslänge gesamt, max.: 20 m
Höhendifferenz AG höher IG, max.: 15 m
Höhendifferenz AG tiefer IG, max.: 15 m
KÄLTEKREISLAUF
Kältemittel Typ: R32
Kältemittel-Vorfüllmenge: 0,76kg
Kältemittel-Vorfüllmenge f. Leitungslänge: 10 m
Kältemittel-Nachfüllmenge pro m Flüssigkeitsleitung, D6: 0,02 kg/m
ANSCHLÜSSE
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 10 mm
Durchmesser Sauggasleitung Zoll: 3/8"
1 x Inneneinheit
1 x Außeneinheit
1 x Kältemittel R32 (vorgefüllte Kältemittelmenge bis 10m)
1 x Bedienungsanleitung (deutsch)
Was benötige ich alles für die Installation einer Split-Klimaanlage
1. Klimaanlagen Set (Innen- und Außengerät inkl. Fernbedienung)
2. Kältemittelleitung (Verbindung vom Innen- und zum Außengerät)
3. Kondensatschlauch (evtl. mit Kondensatpumpe)
4. Installationskabel 5x1,5 mm² als Steuerleitung zwischen Innen- und Außengerät
5. Wandkonsole oder Bodenhalter für das Außengerät
Welche Kältemittelleitung benötige ich?
Die benötigte Kältemittelleitung ist abhängig von der Leistung der Klimaanlage und unterscheidet sich im Durchmesser. Es werden folgende Größen unterschieden:
- Kupferrohrleitung 6/10 mm bis 3,5 kW Leistung
- Kupferrohrleitung 6/12 mm bis 5,0 kW Leistung
- Kupferrohrleitung 6/16 mm bis 8,0 kW Leistung
Welche Kälteleistung benötige ich?
Quadratmeter x 60 = Leistung der Anlage in Watt
Diese wird bei privat genutzten Räumen (ausschließlich Wintergärten) benutzt.
Dabei handelt es sich nur um eine Faustformel, ohne Gewährleistung. Für eine detaillierte Kühllastberechnung kontaktieren Sie uns bitte.
