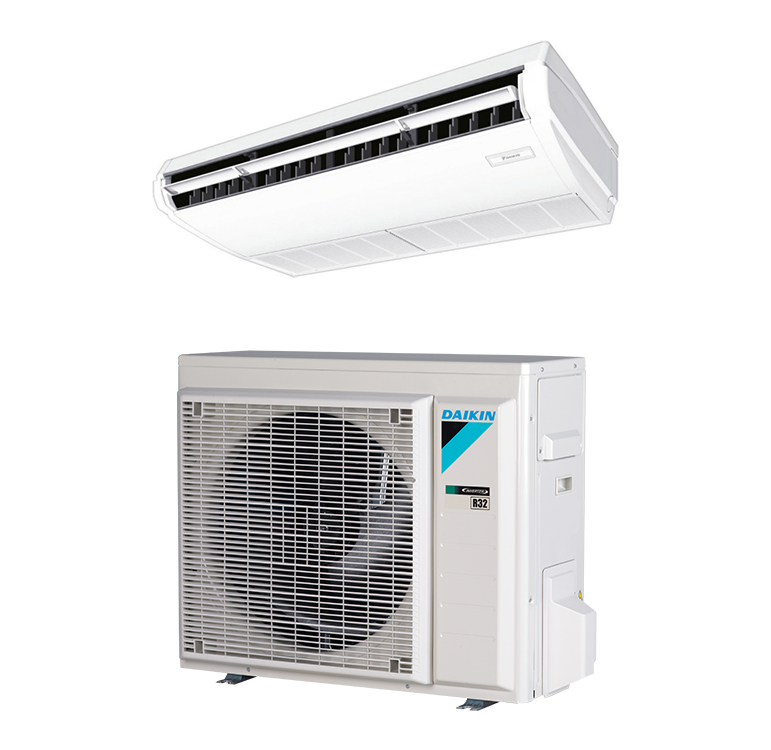

Daikin Monosplit-Klimaanlage mit Deckenunterbaugerät
Ideal für Technikräume und Ladengeschäfte
Produkteigenschaften von Daikin FHA
- 5 verschiedene Ventilatordrehzahlen für maximalen Komfort
- Auch Räume mit einer Deckenhöhe bis zu 3,8m können ohne Leistungsverlust sehr einfach beheizt oder gekühlt werden
- Kann einfach sowohl in neue als auch in Sanierungsprojekte eingebaut werden
- Der verringerte seitliche Wartungsfreiraum von lediglich 30 mm ermöglicht auch in Ecken oder an Stellen mit wenig Platz eine problemlose Installation
- Weniger Energieverbrauch dank speziell entwickeltem Gleichstrom-Ventilatormotor
- Ideal für komfortablen Luftstrom in großen Räumen dank Coanda-Effekt: Ausblaswinkel bis zu 100
- Elegantes Gerät passt in jedes Innendekor. Die Lamellen schließen ganz, wenn das Gerät nicht in Betrieb ist, keine Lufteintrittsgitter sind sichtbar
- Vereinheitlichte Baureihe von Innengeräten für R32 und R410A
- Bei einer Kombination mit der R32-Bluevolution-Technologie verringern sich im Vergleich zu R410A negative Auswirkungen auf die Umwelt um 68 %, dank höherer Energieeffizienz ergibt sich unmittelbar eine Senkung des Energieverbrauchs, und es wird eine um 16 % geringere Kältemittelfüllmenge benötigt
Produkteigenschaften von Daikin RXM-M9
- Mit Korrosionsschutz behandelte Wärmetauscherrippe im Außengerät
- Daikin Außengeräte haben ein gefälliges Design und sind robust und können auf dem Dach oder auf der Terrasse oder einfach an eine Wand montiert werden.
- Außengeräte sind mit einem Swingverdichter ausgestattet, der sich durch einen niedrigen Geräuschpegel und äußerst geringen Energieverbrauch auszeichnet
- Außengeräte für Split-Anwendung
- Mit einer Entscheidung für eine Anlage mit R-32 verringern sich die Auswirkungen auf die Umwelt auf 68 % im Vergleich zu Anlagen mit R-410A. Dank der hohen Energieeffizienz sinkt der Energieverbrauch unmittelbar.
Wichtiger Hinweis: Die Installation bzw. Inbetriebnahme von Klimageräten darf nur durch ein nach EU-Verordnung 573/2024 zertifiziertes Unternehmen erfolgen. Mit Abschluss des Kaufvertrages bestätigen Sie die fachgerechte Installation durch entsprechend zertifiziertes Fachpersonal.
Produkteigenschaften im Überblick:
Daikin Residential Controller (optional) (Zubehör)
Regeln Sie Ihr Raumklima von jedem Standort aus über Smartphone oder Tablet.
Betrieb bei Abwesenheit
Hält die Innentemperatur während der Abwesenheit auf einem angegebenen Komfortniveau und spart somit Energie.
Nur Lüften
Das Gerät kann auch nur als Ventilator genutzt werden, ohne dabei die Luft zu heizen oder zu kühlen.
Automatische Umschaltung Kühlen/Heizen
Automatischer Wechsel zwischen Kühl- oder Heizbetrieb, um eine eingestellte Temperatur zu erreichen.
Vertikale Schwenkautomatik
Option für die automatische Vertikalbewegung der Luftausblaslamellen für eine effiziente Luft- und Temperaturverteilung im gesamten Raum.
Ventilatordrehzahlstufen (5 Stufen)
Die Ventilatordrehzahl kann auf eine der angegebenen Drehzahlstufen eingestellt werden.
Entfeuchtungs-Programm
Ermöglicht das Absenken der Luftfeuchtigkeit in einem Raum, ohne die Raumtemperatur zu verändern.
Luftfilter
Entfernt Staubpartikel aus der Luft, um eine Versorgung mit Reinluft zu gewährleisten.
Wochen-Zeitschaltuhr
Kann auf einen Start von Heizbetrieb oder Kühlbetrieb zu einem bestimmten Zeitpunkt am Tag oder in der Woche eingestellt werden.

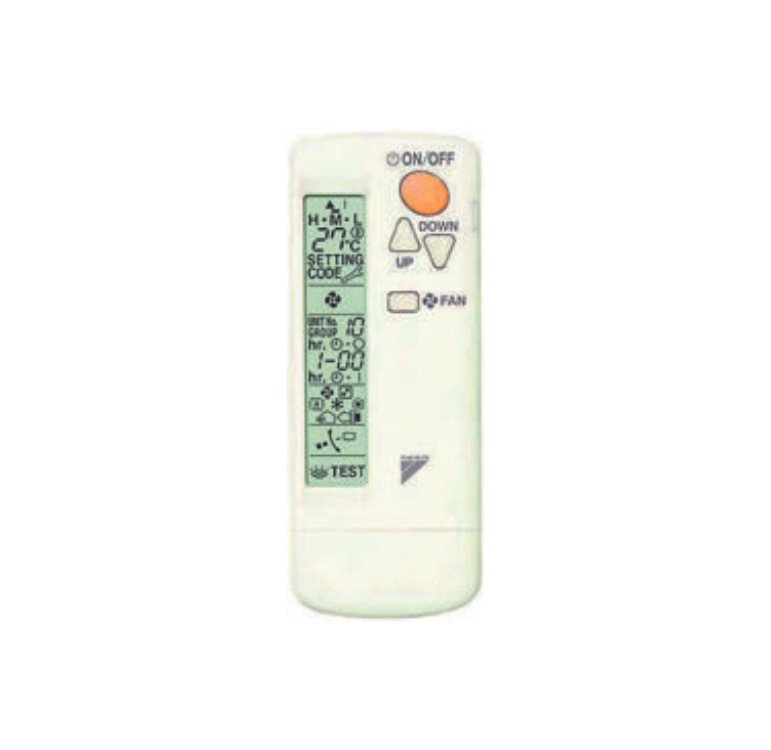

Infrarot-Fernbedienung (Zubehör)
Startet, stoppt und reguliert die Klimaanlage aus der Ferne.

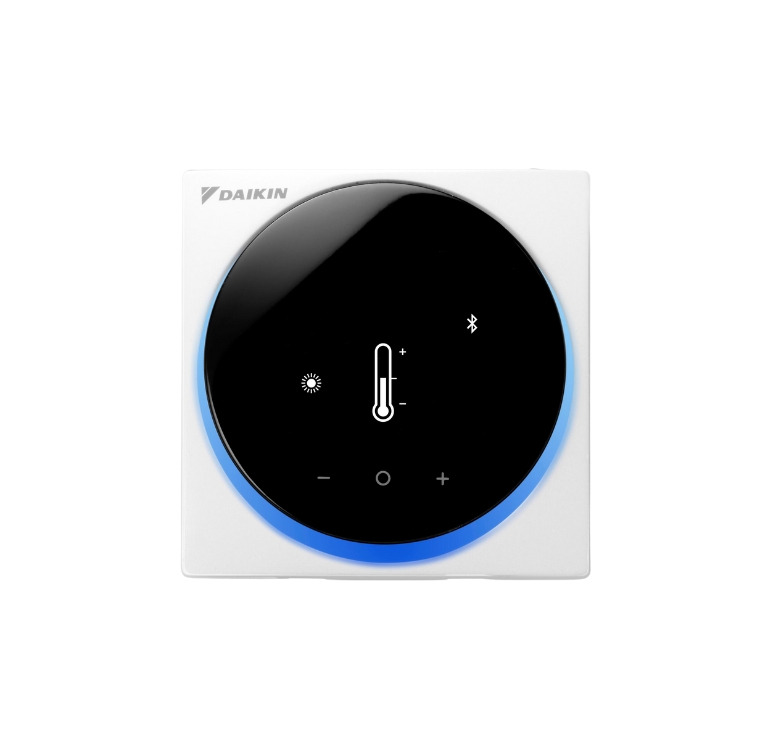

Verkabelte Fernbedienung (Zubehör)
Startet, stoppt und reguliert die Klimaanlage.
Zentrales Schaltfeld (Zubehör)
Startet, stoppt und reguliert mehrerer Klimaanlagen von einem zentralen Punkt aus.
Automatischer Wiederanlauf
Nach einem Stromausfall nimmt das Gerät automatisch wieder den Betrieb mit den ursprünglichen Einstellungen auf.
Selbstdiagnose
Vereinfacht die Wartung, indem jede Systemstörung und jede Betriebsunregelmäßigkeit angezeigt wird.
Kondensatpumpe (Zubehör)
Erleichtert die Kondensatableitung aus dem Innengerät.
Twin-, Triple-, Doppel-Twin-Anwendung
2, 3 oder 4 Innengeräte können an ein einziges Außengerät angeschlossen werden, auch wenn es sich dabei um Geräte mit unterschiedlichen Leistungen handelt. Alle Innengeräte werden im gleichen Modus (Kühlen oder Heizen) über eine Fernbedienung betrieben.
Multisplit-Anwendung
Bis zu 5 Innengeräte können an ein einziges Multisplit- Außengerät angeschlossen werden, auch wenn es sich dabei um Geräte mit unterschiedlichen Leistungen handelt. Alle Innengeräte können in derselben Betriebsart (Kühlen oder Heizen) individuell betrieben werden.
Infrastrukturkühlung
Entfernt in einer zuverlässigen, effizienten und flexiblen Weise kontinuierlich die Wärme, die von IT und Servern erzeugt wird, um eine maximale Betriebszeit und somit die beste Amortisation zu gewährleisten.

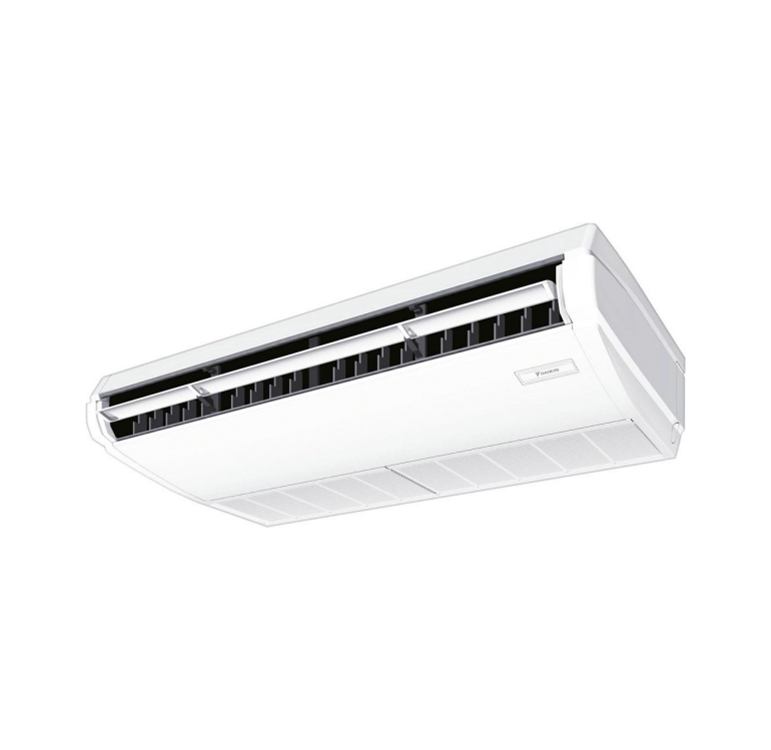

DECKENUNTERBAUGERÄT FHA50A9
LEISTUNGSDATEN
Kühlleistung, Nenn: 5,00 kW
Heizleistung, Nenn: 6,00 kW
ABMESSUNGEN
Höhe: 235 mm
Breite: 960 mm
Tiefe: 690 mm
Gewicht netto: 25 kg
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Anzahl Adern IG - AG, min.: 4x
Kabelquerschnitt IG - AG-Leitung, min.: 1,50 mm²
Schutzklasse: IP X0
VENTILATOR
Anzahl Ventilatorstufen: 3 Stk.
Luftvolumenstrom Kühlen, Hoch: 900 m³/h
Luftvolumenstrom Kühlen, Mittel.: 720 m³/h
Luftvolumenstrom Kühlen, Norm.: 600 m³/h
Luftvolumenstrom Heizen, Hoch: 900 m³/h
Luftvolumenstrom Heizen, Mittel: 720 m³/h
Luftvolumenstrom Heizen, Norm.: 600 m³/h
SCHALLANGABEN
Schalldruckpegel Kühlen, Hoch: 37 dB(A)
Schalldruckpegel Kühlen, Mittel: 35 dB(A)
Schalldruckpegel Kühlen, Niedrig: 33 dB(A)
Schalldruckpegel Heizen, Hoch: 37 dB(A)
Schalldruckpegel Heizen, Mittel: 35 dB(A)
Schalldruckpegel Heizen, Niedrig: 33 dB(A)
Schallleistungspegel Kühlen: 54 dB(A)
ANSCHLÜSSE
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 12 mm
Durchmesser Sauggasleitung Zoll: 1/2"

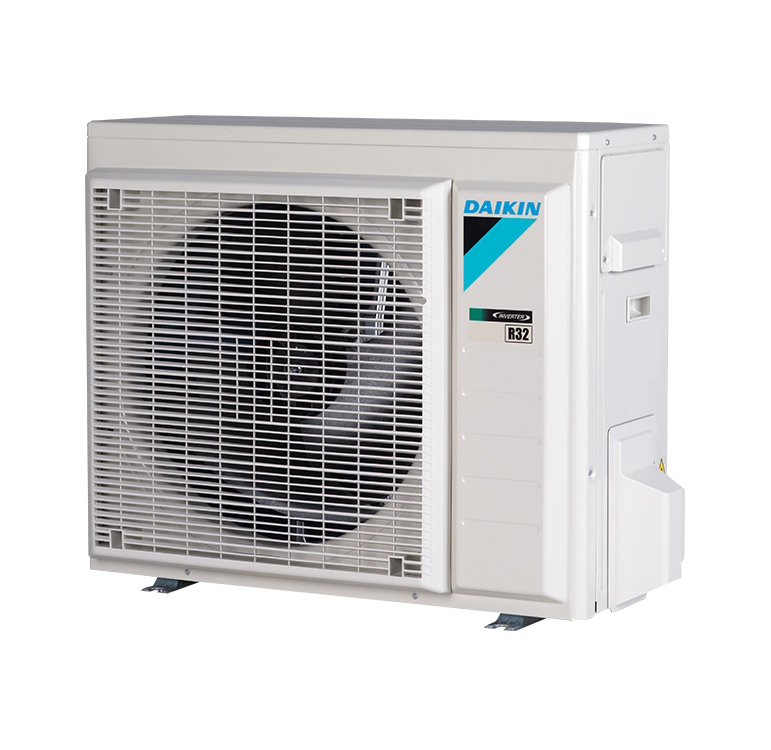

AUßENGERÄT RXM50R9
PRODUKTINFORMATION
Anschlussleistung IGe, min. 1: 5,00 kW
Anschlussleistung IGe, max. 1: 5,00 kW
Anschließbare IGe Anzahl, min.: 1 Stk
Anschließbare IGe Anzahl, max.: 1 Stk
Nominale Effizienz SEER, Kühlen: 5,92
Nominale Effizienz SCOP, Heizen: 3,86
ABMESSUNGEN
Höhe Korpus mit Teilen: 735 mm
Breite Korpus mit Teilen: 870 mm
Tiefe Korpus mit Teilen: 373 mm
Gewicht netto: 32 kg
EINSATZBEREICH
Einsatzgrenze Temperatur TK, Kühlen, min.: -15 °C
Einsatzgrenze Temperatur TK, Kühlen, max.: 46 °C
Einsatzgrenze Temperatur TK, Heizen, min.: -15 °C
Einsatzgrenze Temperatur TK, Heizen, max.: 24 °C
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Leistungsaufnahme Kühlen, Nenn: 1,56 kW
Leistungsaufnahme Heizen, Nenn: 1,79 kW
Absicherung, min.: 16 A
Absicherung, Charakteristik: träge
Anzahl Adern Strom, min.: 3x
Kabelquerschnitt Stromleitung, min.: 1,50 mm²
Anzahl Adern IG - AG, min.: 4x
Kabelquerschnitt IG - AG-Leitung, min.: 1,50 mm²
Schutzklasse: IP X4
SCHALLANGABEN
Schalldruckpegel Kühlen: 49 dB(A)
Schalldruckpegel Heizen: 49 dB(A)
Schallleistungspegel Kühlen: 62 dB(A)
Schallleistungspegel Heizen: 62 dB(A)
EINSATZBEREICH LEITUNGEN
Kältemittelleitungslänge gesamt, max.: 20 m
Höhendifferenz AG höher IG, max.: 15 m
Höhendifferenz AG tiefer IG, max.: 15 m
KÄLTEKREISLAUF
Kältemittel Typ: R32
Kältemittel-Vorfüllmenge: 1,15 kg
Kältemittel-Vorfüllmenge f. Leitungslänge: 10 m
Kältemittel-Nachfüllmenge pro m Flüssigkeitsleitung, D6: 0,02 kg/m
ANSCHLÜSSE
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 12 mm
Durchmesser Sauggasleitung Zoll: 1/2"
1 x Inneneinheit
1 x Außeneinheit
1 x Kältemittel R32 (vorgefüllte Kältemittelmenge bis 20m)
1 x Bedienungsanleitung (deutsch)
Was benötige ich alles für die Installation einer Split-Klimaanlage?
1. Klimaanlagen Set (Innen- und Außengerät inkl. Fernbedienung)
2. Kältemittelleitung (Verbindung vom Innen- und zum Außengerät)
3. Kondensatschlauch (evtl. mit Kondensatpumpe)
4. Installationskabel 5x1,5 mm² als Steuerleitung zwischen Innen- und Außengerät
5. Wandkonsole oder Bodenhalter für das Außengerät
Welche Kältemittelleitung benötige ich?
Die benötigte Kältemittelleitung ist abhängig von der Leistung der Klimaanlage und unterscheidet sich im Durchmesser. Es werden folgende Größen unterschieden:
- Kupferrohrleitung 6/10 mm bis 3,5 kW Leistung
- Kupferrohrleitung 6/12 mm bis 5,0 kW Leistung
- Kupferrohrleitung 6/16 mm bis 8,0 kW Leistung
Welche Kälteleistung benötige ich?
Quadratmeter x 60 = Leistung der Anlage in Watt
Diese wird bei privat genutzten Räumen (ausschließlich Wintergärten) benutzt.
Dabei handelt es sich nur um eine Faustformel, ohne Gewährleistung. Für eine detaillierte Kühllastberechnung kontaktieren Sie uns bitte.
