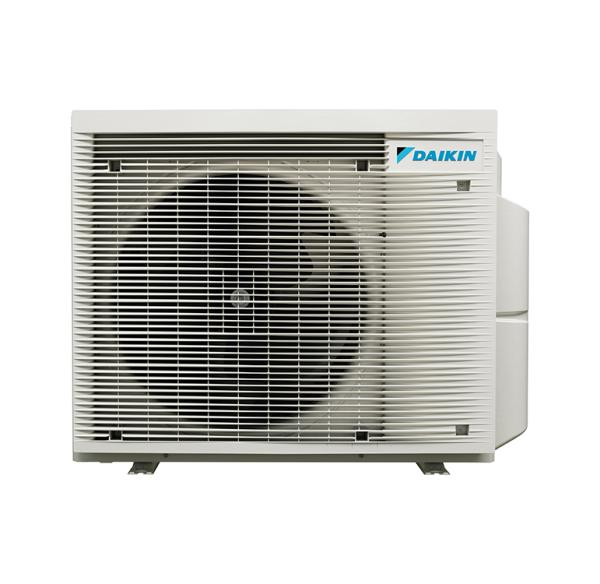

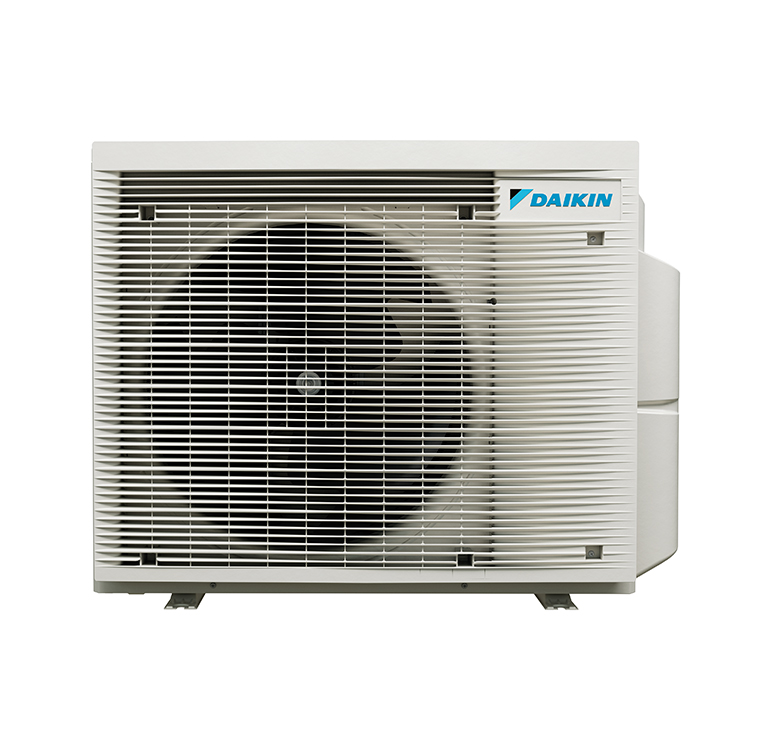

Daikin 2MXM40A9 Multisplit Außengerät

AUßENGERÄT 2MXM40A

PRODUKTINFORMATION
Kühlleistung Nominal: 4,0 kW
Heizleistung Nominal: 4,2 kW
Anschließbare Leistung Max.: 6,0 kW
Anschließbare IGe Anzahl, min.: 2 Stk
Anschließbare IGe Anzahl, max.: 2 Stk

ABMESSUNGEN
Höhe Korpus mit Teilen: 552 mm
Breite Korpus mit Teilen: 852 mm
Tiefe Korpus mit Teilen: 350 mm
Gewicht netto: 36 kg

EINSATZBEREICH
Einsatzgrenze Temperatur TK, Kühlen, min.: -10 °C
Einsatzgrenze Temperatur TK, Kühlen, max.: 46 °C
Einsatzgrenze Temperatur TK, Heizen, min.: -15 °C
Einsatzgrenze Temperatur TK, Heizen, max.: 24 °C

ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Strom – 50 Hz Max. Sicherung: 16 A
Anzahl Adern Strom, min.: 3x
Kabelquerschnitt Stromleitung, min.: 1,50 mm²

Anzahl Adern IG - AG, min.: 4x
Kabelquerschnitt IG - AG-Leitung, min.: 1,50 mm²
Schutzklasse: IP X4

SCHALLANGABEN
Schalldruckpegel Kühlen: 46 dB(A)
Schalldruckpegel Heizen: 48 dB(A)
Schallleistungspegel Kühlen: 60 dB(A)

EINSATZBEREICH LEITUNGEN
Kältemittelleitungslänge gesamt, max.: 30 m
Leitungslänge AG - IG Max.: 20 m
Niveauunterschied IG - AG max.: 15 m

ANSCHLÜSSE
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 10 mm
Durchmesser Sauggasleitung Zoll: 3/8"

KÄLTEKREISLAUF
Kältemittel Typ: R32
Kältemittel-Vorfüllmenge: 0,88 kg
Kältemittel-Vorfüllmenge f. Leitungslänge: 20 m
Kältemittel-Nachfüllmenge pro m Flüssigkeitsleitung, D6: 0,02 kg/m

• 1 x Außeneinheit
• 1 x Kältemittel R32 (vorgefüllte Kältemittelmenge bis 20m)
• 1 x Bedienungsanleitung (deutsch)

Was benötige ich alles für die Installation einer Split-Klimaanlage?

1.  Klimaanlagen Set (Innen- und Außengerät inkl. Fernbedienung)
2.  Kältemittelleitung (Verbindung vom Innen- zum Außengerät)
3.  Kondensatschlauch (evtl. mit Kondensatpumpe)
4.  Installationskabel 5x1,5 mm² als Steuerleitung zwischen Innen- und Außengerät
5.  Wandkonsole oder Bodenhalter für das Außengerät

Welche Kältemittelleitung benötige ich?

Die benötigte Kältemittelleitung ist abhängig von der Leistung der Klimaanlage und unterscheidet sich im Durchmesser. Es werden folgende Größen unterschieden:

• Kupferrohrleitung 6/10 mm bis 3,5 kW Leistung
• Kupferrohrleitung 6/12 mm bis 5,0 kW Leistung
• Kupferrohrleitung 6/16 mm bis 8,0 kW Leistung

Welche Kälteleistung benötige ich ?

Quadratmeter x 60 = Leistung der Anlage in Watt
Diese wird bei privat genutzten Räumen (ausschließlich Wintergärten) benutzt.
Dabei handelt es sich nur um eine Faustformel, ohne Gewährleistung. Für eine detaillierte Kühllastberechnung kontaktieren Sie uns bitte.
