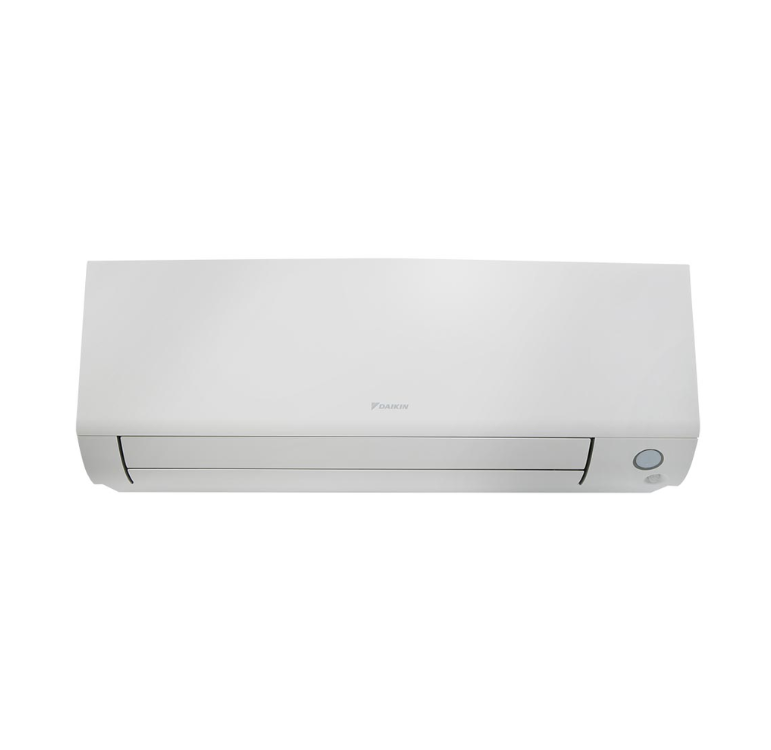

INNENGERÄT PERFERA FTXM20A
LEISTUNGSDATEN
Kühlleistung, Nenn: 2,00 kW
Heizleistung, Nenn: 2,50 kW
ABMESSUNGEN
Höhe Korpus mit Teilen: 298 mm
Breite Korpus mit Teilen: 804 mm
Tiefe Korpus mit Teilen: 252 mm
Gewicht netto: 11,5 kg
Produktfarbe: Weiß
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Anzahl Adern IG - AG, min.: 4x
Kabelquerschnitt IG - AG-Leitung, min.: 1,50 mm²
Schutzklasse: IP X0
KÄLTEKREISLAUF
Kältemittel Typ: R32
VENTILATOR
Anzahl Ventilatorstufen: 4 Stk
Luftvolumenstrom Kühlen, Hoch: 714 m³/h
Luftvolumenstrom Kühlen, Nom.: 534 m³/h
Luftvolumenstrom Kühlen, Niedrig: 378 m³/h
Luftvolumenstrom Kühlen, Flüsterbetrieb: 294 m³/h
Luftvolumenstrom Heizen, Hoch: 684 m³/h
Luftvolumenstrom Heizen, Norm.: 552 m³/h
Luftvolumenstrom Heizen, Niedrig: 414 m³/h
Luftvolumenstrom Heizen, Flüsterbetrieb: 294 m³/h
SCHALLANGABEN
Schalldruckpegel Kühlen, Hoch: 41 dB(A)
Schalldruckpegel Kühlen, Niedrig: 25 dB(A)
Schalldruckpegel Kühlen, Flüsterbetrieb: 19 dB(A)
Schalldruckpegel Heizen, Hoch: 39 dB(A)
Schalldruckpegel Heizen, Niedrig: 26 dB(A)
Schalldruckpegel Heizen, Flüsterbetrieb: 21 dB(A)
Schallleistungspegel Kühlen: 54 dB(A)
Schallleistungspegel Heizen: 53 dB(A)
ANSCHLÜSSE
Durchmesser Kondensatleitung ID: 16 mm
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 10 mm
Durchmesser Sauggasleitung Zoll: 3/8"
INNENGERÄT PERFERA FTXM25A
LEISTUNGSDATEN
Kühlleistung, Nenn: 2,50 kW
Heizleistung, Nenn: 2,80 kW
ABMESSUNGEN
Höhe Korpus mit Teilen: 298 mm
Breite Korpus mit Teilen: 804 mm
Tiefe Korpus mit Teilen: 252 mm
Gewicht netto: 11,5 kg
Produktfarbe: Weiß
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Anzahl Adern IG - AG, min.: 4x
Kabelquerschnitt IG - AG-Leitung, min.: 1,50 mm²
Schutzklasse: IP X0
KÄLTEKREISLAUF
Kältemittel Typ: R32
VENTILATOR
Anzahl Ventilatorstufen: 4 Stk
Luftvolumenstrom Kühlen, Hoch: 714 m³/h
Luftvolumenstrom Kühlen, Nom.: 534 m³/h
Luftvolumenstrom Kühlen, Niedrig: 378 m³/h
Luftvolumenstrom Kühlen, Flüsterbetrieb: 294 m³/h
Luftvolumenstrom Heizen, Hoch: 684 m³/h
Luftvolumenstrom Heizen, Norm.: 552 m³/h
Luftvolumenstrom Heizen, Niedrig: 414 m³/h
Luftvolumenstrom Heizen, Flüsterbetrieb: 294 m³/h
SCHALLANGABEN
Schalldruckpegel Kühlen, Hoch: 41 dB(A)
Schalldruckpegel Kühlen, Niedrig: 25 dB(A)
Schalldruckpegel Kühlen, Flüsterbetrieb: 19 dB(A)
Schalldruckpegel Heizen, Hoch: 39 dB(A)
Schalldruckpegel Heizen, Niedrig: 27 dB(A)
Schalldruckpegel Heizen, Flüsterbetrieb: 20 dB(A)
Schallleistungspegel Kühlen: 54 dB(A)
Schallleistungspegel Heizen: 53 dB(A)
ANSCHLÜSSE
Durchmesser Kondensatleitung ID: 16 mm
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 10 mm
Durchmesser Sauggasleitung Zoll: 3/8"
INNENGERÄT PERFERA FTXM35A
LEISTUNGSDATEN
Kühlleistung, Nenn: 3,50 kW
Heizleistung, Nenn: 4,00 kW
ABMESSUNGEN
Höhe Korpus mit Teilen: 298 mm
Breite Korpus mit Teilen: 804 mm
Tiefe Korpus mit Teilen: 252 mm
Gewicht netto: 11,5 kg
Produktfarbe: Weiß
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Anzahl Adern IG - AG, min.: 4x
Kabelquerschnitt IG - AG-Leitung, min.: 1,50 mm²
Schutzklasse: IP X0
KÄLTEKREISLAUF
Kältemittel Typ: R32
VENTILATOR
Anzahl Ventilatorstufen: 4 Stk
Luftvolumenstrom Kühlen, Hoch: 792 m³/h
Luftvolumenstrom Kühlen, Nom.: 564 m³/h
Luftvolumenstrom Kühlen, Niedrig: 426 m³/h
Luftvolumenstrom Kühlen, Flüsterbetrieb: 276 m³/h
Luftvolumenstrom Heizen, Hoch: 666 m³/h
Luftvolumenstrom Heizen, Norm.: 564 m³/h
Luftvolumenstrom Heizen, Niedrig: 414 m³/h
Luftvolumenstrom Heizen, Flüsterbetrieb: 306 m³/h
SCHALLANGABEN
Schalldruckpegel Kühlen, Hoch: 45 dB(A)
Schalldruckpegel Kühlen, Niedrig: 29 dB(A)
Schalldruckpegel Kühlen, Flüsterbetrieb: 19 dB(A)
Schalldruckpegel Heizen, Hoch: 39 dB(A)
Schalldruckpegel Heizen, Niedrig: 28 dB(A)
Schalldruckpegel Heizen, Flüsterbetrieb: 20 dB(A)
Schallleistungspegel Kühlen: 58 dB(A)
Schallleistungspegel Heizen: 53 dB(A)
ANSCHLÜSSE
Durchmesser Kondensatleitung ID: 16 mm
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 10 mm
Durchmesser Sauggasleitung Zoll: 3/8"
INNENGERÄT PERFERA FTXM50A
LEISTUNGSDATEN
Kühlleistung, Nenn: 5,00 kW
Heizleistung, Nenn: 5,80 kW
ABMESSUNGEN
Höhe Korpus mit Teilen: 298 mm
Breite Korpus mit Teilen: 804 mm
Tiefe Korpus mit Teilen: 252 mm
Gewicht netto: 11,5 kg
Produktfarbe: Weiß
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Anzahl Adern IG - AG, min.: 4x
Kabelquerschnitt IG - AG-Leitung, min.: 1,50 mm²
Schutzklasse: IP X0
KÄLTEKREISLAUF
Kältemittel Typ: R32
VENTILATOR
Anzahl Ventilatorstufen: 4 Stk
Luftvolumenstrom Kühlen, Hoch: 762 m³/h
Luftvolumenstrom Kühlen, Nom.: 624 m³/h
Luftvolumenstrom Kühlen, Niedrig: 468 m³/h
Luftvolumenstrom Kühlen, Flüsterbetrieb: 354 m³/h
Luftvolumenstrom Heizen, Hoch: 870 m³/h
Luftvolumenstrom Heizen, Norm.: 690 m³/h
Luftvolumenstrom Heizen, Niedrig: 516 m³/h
Luftvolumenstrom Heizen, Flüsterbetrieb: 414 m³/h
SCHALLANGABEN
Schalldruckpegel Kühlen, Hoch: 46 dB(A)
Schalldruckpegel Kühlen, Niedrig: 33 dB(A)
Schalldruckpegel Kühlen, Flüsterbetrieb: 27 dB(A)
Schalldruckpegel Heizen, Hoch: 46 dB(A)
Schalldruckpegel Heizen, Niedrig: 34 dB(A)
Schalldruckpegel Heizen, Flüsterbetrieb: 31 dB(A)
Schallleistungspegel Kühlen: 60 dB(A)
Schallleistungspegel Heizen: 60 dB(A)
ANSCHLÜSSE
Durchmesser Kondensatleitung ID: 16 mm
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 12 mm
Durchmesser Sauggasleitung Zoll: 1/2"

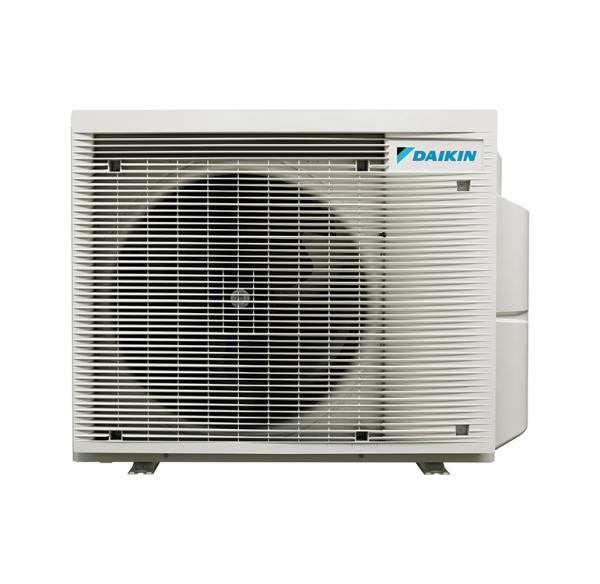

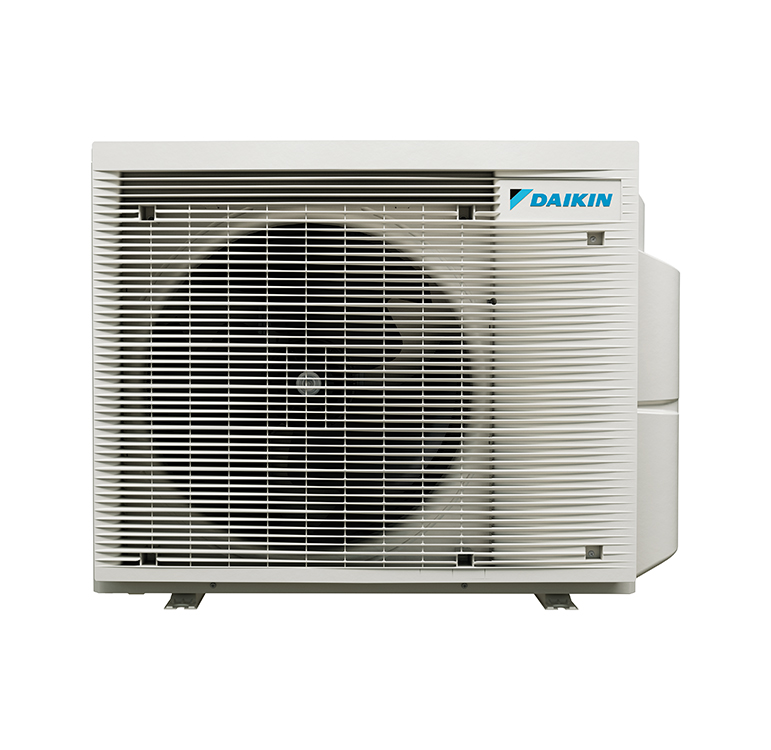

AUßENGERÄT 4MXM80A9
PRODUKTINFORMATION
Kühlleistung Nominal: 8,0 kW
Heizleistung Nominal: 9,6 kW
Anschließbare Leistung Max.: 14,5 kW
Anschließbare IGe Anzahl, min.: 2 Stk
Anschließbare IGe Anzahl, max.: 4 Stk
ABMESSUNGEN
Höhe Korpus mit Teilen: 734 mm
Breite Korpus mit Teilen: 974 mm
Tiefe Korpus mit Teilen: 408 mm
Gewicht netto: 67 kg
EINSATZBEREICH
Einsatzgrenze Temperatur TK, Kühlen, min.: -10 °C
Einsatzgrenze Temperatur TK, Kühlen, max.: 46 °C
Einsatzgrenze Temperatur TK, Heizen, min.: -15 °C
Einsatzgrenze Temperatur TK, Heizen, max.: 24 °C
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Strom – 50 Hz Max. Sicherung: 25 A
Anzahl Adern Strom, min.: 3x
Kabelquerschnitt Stromleitung, min.: 1,50 mm²
Anzahl Adern IG - AG, min.: 4x
Kabelquerschnitt IG - AG-Leitung, min.: 1,50 mm²
Schutzklasse: IP X4
SCHALLANGABEN
Schalldruckpegel Kühlen: 48 dB(A)
Schalldruckpegel Heizen: 49 dB(A)
Schallleistungspegel Kühlen: 61 dB(A)
EINSATZBEREICH LEITUNGEN
Kältemittelleitungslänge gesamt, max.: 70 m
Leitungslänge AG - IG Max.: 25 m
Niveauunterschied IG - AG max.: 15 m
ANSCHLÜSSE
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 10 mm / 12 mm / 16mm
Durchmesser Sauggasleitung Zoll: 3/8" / 1/2" / 5/8"
KÄLTEKREISLAUF
Kältemittel Typ: R32
Kältemittel-Vorfüllmenge: 2,40 kg
Kältemittel-Vorfüllmenge f. Leitungslänge: 30 m
Kältemittel-Nachfüllmenge pro m Flüssigkeitsleitung, D6: 0,02 kg/m
